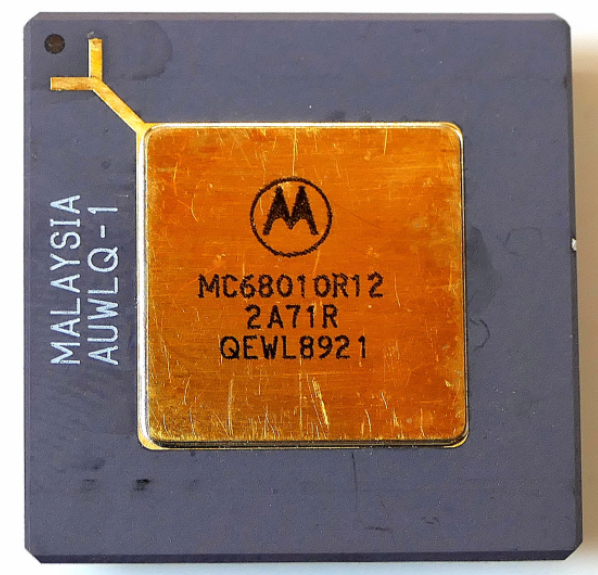

Motorola MC68010 – microprocessore 16 bit con registri a 32 bit della famiglia 68000, con supporto a sistemi e memoria virtuale

Definizione

Il MC68010 è un microprocessore della famiglia 68000 di Motorola, realizzato in tecnologia VLSI. È una CPU con bus dati di classe 16 bit e con registri interni a 32 bit, pensata per sistemi dove servono un modello di memoria lineare, un set di istruzioni ricco e funzioni più “da macchina” (supporto a sistema operativo e gestione della memoria) rispetto al 68000 originale.

In pratica, il 68010 mantiene la compatibilità di famiglia ma introduce miglioramenti mirati a rendere più robusta l’esecuzione in ambienti con trap, eccezioni e gestione memoria più strutturata.

Architettura e registri: 17 registri a 32 bit (dati + indirizzi)

Il MC68010 espone un modello di programmazione basato su registri a 32 bit:

• 17 registri a 32 bit tra registri dati e registri indirizzo, più registri di controllo (program counter e status) che completano il contesto di esecuzione.

Dal punto di vista pratico, avere registri ampi e ben separati tra “dati” e “indirizzi” riduce traffico su memoria e rende più efficiente la gestione di puntatori, stack e strutture dati.

Indirizzamento: spazio diretto fino a 16 MB

La CPU supporta un range di indirizzamento diretto fino a 16 MB. Questo abilita:

• Mappe memoria più ampie per RAM, ROM, periferiche e framebuffer.

• Uso naturale di memory-mapped I/O, semplificando il modello software (le periferiche appaiono come indirizzi di memoria).

Supporto a memoria virtuale e “machine support”

Tra i punti distintivi del 68010 rientra il supporto a sistemi più evoluti:

• Virtual memory / machine support: funzioni utili a implementare sistemi operativi più robusti e meccanismi di protezione/gestione memoria (tipicamente tramite combinazione CPU + MMU esterna e firmware/OS).

In pratica, la CPU fornisce un comportamento più adatto a gestire eccezioni, trap e contesti di esecuzione in modo sistematico, riducendo workaround e “fragilità” tipiche di sistemi più semplici.

Set di istruzioni: 57 tipi, 14 addressing modes, 5 tipi dati principali

Il 68010 si caratterizza per un ISA ricco e versatile:

• 57 tipi di istruzioni (ampia copertura di operazioni aritmetiche, logiche, controllo di flusso, gestione memoria).

• 14 addressing modes (immediato, diretto, indiretto, indicizzato, relativo, ecc.), utili per compilatori e assembly ottimizzato.

• Operazioni su cinque tipi dati principali, per gestire in modo coerente byte/word/long e formati usati comunemente nei sistemi 68k.

Il risultato pratico è una forte flessibilità: spesso si riduce il numero di istruzioni necessarie per esprimere una certa operazione, con benefici su prestazioni e dimensione del codice.

Looping ad alte prestazioni: istruzione dedicata

Una caratteristica citata è la presenza di una high-performance looping instruction, pensata per ridurre overhead nei cicli stretti:

• Minori salti e aggiornamenti di contatori in software “manuale”.

• Migliore prevedibilità del flusso di esecuzione in routine ripetitive (copia, fill, elaborazioni su buffer).

Schizzo dei collegamenti più importanti

                 bus di sistema (indirizzi/dati/controllo)
        ┌──────────────────────────────────────────────────────────┐
        │               memoria e I/O memory-mapped                │
        │   RAM, ROM, periferiche, timer, seriali, video, ecc.     │
        └───────────────────────────────┬──────────────────────────┘
                                        │
                                        ▼
                           ┌─────────────────────────────┐
                           │        Motorola MC68010      │
                           │  CPU 16 bit, registri 32 bit │
                           │  addressing fino a 16 MB     │
                           │  supporto “machine/VM”       │
                           └─────────────┬───────────────┘
                                         │
                                         ├────────► RAM/ROM (codice e dati)
                                         └────────► I/O memory-mapped (periferiche)

Tabella 1 – Dati di identificazione e specifiche (italiano)

Tabella 2 – Aspetti operativi e progettuali (italiano)
