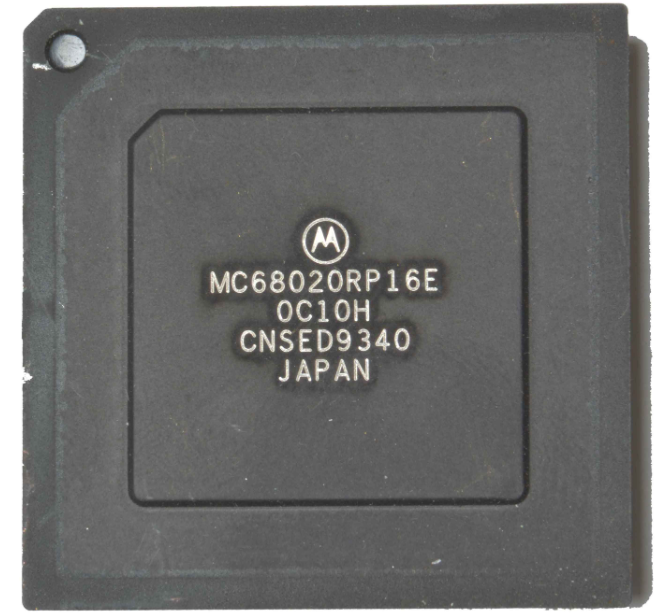

Motorola MC68020RP16E

Il Motorola MC68020 è un microprocessore 32 bit della famiglia M68000, introdotto come evoluzione ad alte prestazioni rispetto ai modelli precedenti e successivamente sostituito dal Motorola 68030. È progettato per mantenere continuità software con l’ecosistema 68k, ma con un’architettura più “moderna” per l’epoca: maggiore parallelismo interno, cache istruzioni integrata e un bus di sistema più efficiente.

Venne prodotto con diverse frequenze operative, tipicamente da 12 MHZ fino a 33,33 MHZ, con selezioni di speed grade che includono valori come 16,67, 20, 25 e 33,33 MHZ per il MC68020.

Compatibilità e modello software: continuità con M68000

Object-code compatible
Il MC68020 mantiene compatibilità a livello di object code con i precedenti microprocessori M68000, cioè consente di eseguire software 68k esistente senza richiedere una riscrittura completa. In pratica, questo riduce i costi di migrazione e permette l’adozione progressiva su nuove piattaforme.

Estensioni delle addressing modes per linguaggi ad alto livello
Il processore introduce estensioni alle modalità di indirizzamento per supportare meglio compilatori e linguaggi ad alto livello. In pratica, il codice generato può risultare più compatto e con meno istruzioni “di contorno” per gestire strutture dati, stack frame e indirizzamenti complessi.

Dati e accelerazioni: bit field per applicazioni bit-oriented

New bit field data type
Il supporto ai bit field accelera operazioni orientate ai bit, utili in applicazioni come grafica video, gestione di maschere, packing/unpacking e protocolli. In pratica, riduce loop e micro-routine software per manipolare campi di bit dentro word/long.

Cache e parallelismo interno: pipeline e instruction cache

On-chip instruction cache
Il MC68020 integra una cache istruzioni on-chip. In pratica, riduce accessi ripetuti alla memoria esterna durante l’esecuzione di loop e routine frequenti, migliorando il throughput quando il working set di codice rientra in cache.

Pipelined architecture e parallelismo
L’architettura è pipelined con un elevato grado di parallelismo interno, consentendo di sovrapporre fasi di fetch/decodifica/esecuzione e di mantenere più operazioni “in volo”. In pratica, le prestazioni reali dipendono da flusso istruzioni, dipendenze e velocità del sottosistema memoria, non solo dalla frequenza di clock.

Bus di sistema: asincrono, non multiplexato, pienamente a 32 bit

High-performance asynchronous bus, nonmultiplexed, full 32-bit
Il bus del MC68020 è asincrono, non multiplexato e pienamente a 32 bit. In pratica, separare indirizzi e dati (non multiplex) semplifica timing e riduce overhead di latch/controlli rispetto a bus multiplexati, mentre l’asincronia permette di adattare i cicli bus alle caratteristiche reali di memoria e periferiche.

Dynamic bus sizing
Il processore supporta il dynamic bus sizing, cioè può lavorare in modo efficiente con memorie e periferiche 8/16/32 bit. In pratica, la piattaforma può combinare componenti di ampiezza diversa senza penalizzare eccessivamente l’intero sistema, a condizione che il progetto del bus (decoder, wait state, transceiver) sia coerente.

Memoria virtuale e coprocessori: FPU e MMU esterne

Supporto pieno a virtual memory e virtual machine
Il MC68020 offre supporto completo alle esigenze di memoria virtuale e ambienti “virtual machine”, tipicamente tramite architettura di eccezioni, protezioni e gestione di stati pensate per sistemi operativi più strutturati.

Interfaccia coprocessore a periferiche 32 bit
Il processore include un’interfaccia per coprocessori e companion chip a 32 bit, in particolare: Motorola 68881, Motorola 68882 e Motorola 68851. In pratica, questo consente di affiancare una FPU esterna e una MMU paginata per sistemi operativi con protezione e paging, mantenendo una piattaforma modulare.

Registri e risorse di controllo: 16 registri generali a 32 bit e stack supervisor

Registri generali
Sono disponibili sedici registri general-purpose a 32 bit (dati + indirizzi), che migliorano densità del codice e riducono accessi in memoria in compilazione e in assembly.

Stack supervisor e registri di controllo
Il processore include due supervisor stack pointer a 32 bit e cinque registri di controllo special-purpose. In pratica, questo rende più ordinata la separazione tra contesto utente e contesto supervisor (eccezioni, interrupt, kernel), migliorando robustezza e manutenibilità di sistemi complessi.

Modalità di indirizzamento e tipi dati
Il MC68020 supporta 18 addressing modes e 7 data types, offrendo grande flessibilità per compilatori e per ottimizzare la movimentazione dei dati.

Spazio di indirizzamento: MC68020 vs MC68EC020

4 GB per MC68020
Il MC68020 supporta un range di indirizzamento diretto fino a 4 GB.

16 MB per MC68EC020
La variante MC68EC020 è indicata con range di indirizzamento diretto fino a 16 MB. In pratica, è una versione orientata a sistemi più compatti o cost-sensitive, dove non serve l’intero spazio di indirizzamento del 68020 “pieno”.

Schizzo dei collegamenti più importanti

                 bus di sistema asincrono (indirizzi/dati/controllo) a 32 bit
        ┌──────────────────────────────────────────────────────────┐
        │                 controller di sistema / glue logic         │
        │   RAM/ROM, I/O 8/16/32 bit, arbitraggio, wait state        │
        └───────────────────────────────┬──────────────────────────┘
                                        │
                                        ▼
                           ┌─────────────────────────────┐
                           │        Motorola MC68020      │
                           │  cache istruzioni on-chip    │
                           │  pipeline e parallelismo     │
                           │  bus 32 bit non multiplexato │
                           └─────────────┬───────────────┘
                                         │
                                         ├────────► RAM/ROM (dynamic bus sizing)
                                         ├────────► I/O (periferiche 8/16/32 bit)
                                         └────────► interfaccia coprocessori (FPU/MMU esterne)

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali
