Motorola MVSB2400

Definizione

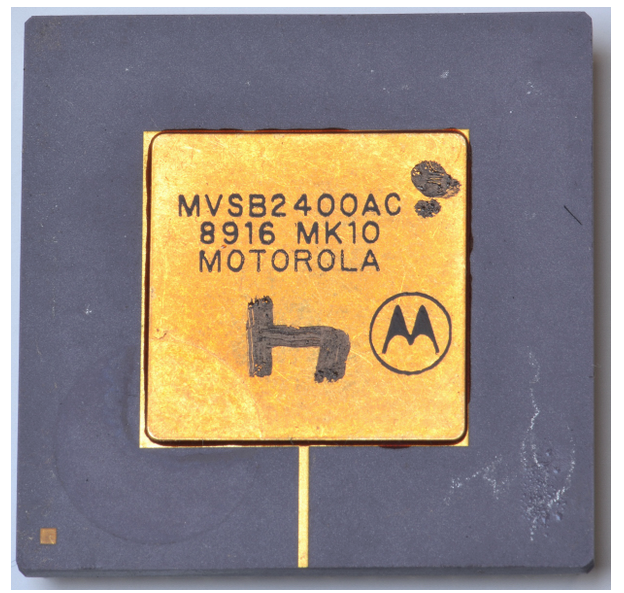

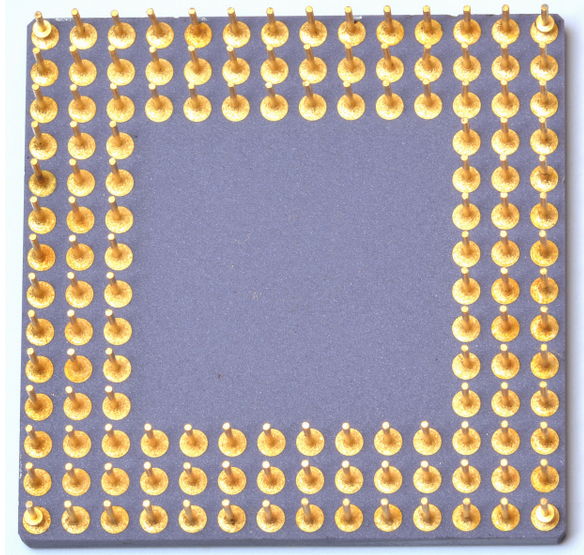

Il Motorola MVSB2400 è un “VSBchip”: un dispositivo VLSI (realizzato come gate array in package PGA a 132 pin) progettato per implementare gran parte delle funzioni necessarie a un’interfaccia VSBbus (VME Subsystem Bus) in sistemi VMEbus/VSB. In pratica, integra in un solo chip gran parte della logica di interfaccia verso il VSBbus, includendo driver di bus, gestione dei segnali di controllo e soprattutto la multiplexazione di indirizzi e dati richiesta dall’architettura VSB.

Contesto: VSBbus come estensione locale del VMEbus

Il VSBbus è descritto come un sottoinsieme del VMEbus usato come bus locale di estensione: consente a una scheda processore di accedere a memoria e I/O aggiuntivi su un bus “vicino” (tipicamente sul connettore P2), riducendo traffico sul bus globale e migliorando il throughput complessivo del sistema. L’interfaccia VSB occupa 64 pin di I/O su P2 e usa la multiplexazione di indirizzi e dati per ottenere funzionalità 32 bit entro quel vincolo di pin.

Funzione principale del MVSB2400 (cosa fa “in pratica”)

Su molte schede processore Motorola VME/VSB dell’epoca, il MVSB2400 viene usato per:

• Implementare la maggior parte della logica necessaria a supportare una interfaccia VSBbus master usando un solo dispositivo VLSI e poche porte esterne.

• Integrare la gran parte dei bus driver per il VSBbus e tutta la logica di multiplexazione indirizzi/dati.

• Offrire (a livello di chip) anche una modalità slave, anche se alcune schede che lo montano possono non supportare accessi slave lato VSB.

In altre parole: la CPU della scheda e la logica di sistema demandano al MVSB2400 la “parte elettrica e protocollare” più ripetitiva del VSB, rendendo più semplice (e più compatta) la progettazione del sottosistema locale.

Integrazione tipica su schede VME/VSB

Un esempio esplicito di utilizzo è su moduli come MVME135/136, dove il VSBbus viene implementato “attraverso l’uso del MVSB2400”. In quel contesto, la scheda usa il MVSB2400 per esporre il bus locale sul connettore P2 e collegare espansioni di memoria o I/O su VSB, senza saturare il VMEbus principale.

Schizzo dei collegamenti più importanti

                 ┌──────────────────────────────┐
                 │     Scheda CPU VME (HOST)     │
                 │  CPU + RAM + logica locale    │
                 └──────────────┬───────────────┘
                                │ bus locale / segnali interni
                                ▼
                       ┌──────────────────┐
                       │   MVSB2400       │
                       │   VSBchip        │
                       │ driver + MUX A/D │
                       │ master (slave*)  │
                       └─────────┬────────┘
                                 │ VSBbus su connettore P2 (64 pin I/O)
                                 ▼
                 ┌────────────────────────────────┐
                 │ Espansioni VSB (memoria / I/O)  │
                 │ moduli locali, periferiche, ecc │
                 └────────────────────────────────┘

In parallelo:
                 ┌──────────────────────────────┐
                 │          VMEbus globale       │
                 │ (backplane, altri moduli VME) │
                 └──────────────────────────────┘

* La modalità SLAVE può non essere abilitata/supportata dalla scheda specifica.

Tabella 1 – Dati di identificazione e inquadramento (italiano)

Tabella 2 – Aspetti operativi e di sistema (italiano)
