Actel A1280
Definizione
Actel A1280 è una FPGA della famiglia ACT 2, basata su tecnologia ANTIFUSE PLICE: un dispositivo di logica programmabile “a griglia” che consente di implementare hardware digitale personalizzato (logica combinatoria, logica sequenziale, macchine a stati, interfacce, piccoli datapath) tramite strumenti di sintesi e place&route.
A differenza delle FPGA a configurazione SRAM, la A1280 (ACT 2) è ONE-TIME PROGRAMMABLE (OTP): una volta programmata, la configurazione è NON VOLATILE e il circuito risulta operativo subito all’alimentazione (nessun caricamento di bitstream da memoria esterna dopo il power-on).
![]() | ![]() |
Tecnologia di programmazione: ANTIFUSE PLICE (OTP, NON VOLATILE)
Il principio chiave è l’uso di elementi ANTIFUSE (PLICE): durante la programmazione si “chiudono” connessioni permanenti nei punti necessari del routing interno. Ne deriva che:
La configurazione è permanente e resistente a interruzioni di alimentazione.
Non serve alcun boot di configurazione (niente SPI FLASH dedicata solo al bitstream, nei sistemi tipici).
La riprogrammazione non è prevista (salvo sostituzione del chip).
Questa scelta architetturale è storicamente apprezzata in applicazioni dove contano affidabilità, robustezza e sicurezza contro la copia (reverse engineering più difficile rispetto a soluzioni caricabili).
Architettura interna (ACT 2: C-MODULE E S-MODULE)
La famiglia ACT 2 usa un’architettura a due tipi di moduli:
C-MODULE: ottimizzati per logica combinatoria e funzioni di instradamento/implementazione booleana.
S-MODULE: ottimizzati per logica sequenziale e costruzione di macro con registri/flip-flop.
Questi moduli vengono connessi tramite una rete di routing “a canali” (channeled array) programmata via antifuse. L’obiettivo pratico è avere prestazioni prevedibili e una buona percentuale di utilizzo grazie a strumenti di piazzamento e instradamento automatici.
Risorse principali del dispositivo (classe A1280A)
In termini di capacità, la A1280 (ACT 2) si colloca nella fascia “media” storica della famiglia, con:
Densità indicativa di 8.000 gate (metrica tipica dell’epoca).
Circa 1.232 LOGIC MODULES totali, ripartiti in S-MODULE e C-MODULE.
Fino a 140 I/O utente (dipendente dal package).
Un numero elevato di elementi antifuse (PLICE) per realizzare connessioni interne e routing.
In pratica, è adatta a logiche di sistema, glue logic complessa, interfacce parallele/seriali “semplici”, decodifiche, controllo e piccole pipeline dove la latenza deterministica è utile.
Prestazioni e temporizzazione (cosa conta davvero)
Su queste famiglie, le prestazioni reali dipendono molto da:
Profondità logica (numero di livelli di LUT-equivalenti realizzati in C-MODULE).
Lunghezza e congestione del routing (ritardi dominanti nei design ad alta fanout).
Scelte di pipeline (registrazione dei segnali con flip-flop per aumentare FMAX).
Vincoli di clock e qualità del floorplan (anche se i tool sono automatici, i vincoli restano fondamentali).
Una regola pratica: per aumentare la frequenza utile conviene spezzare la logica in stadi registrati (pipeline) e ridurre fanout e path lunghi.

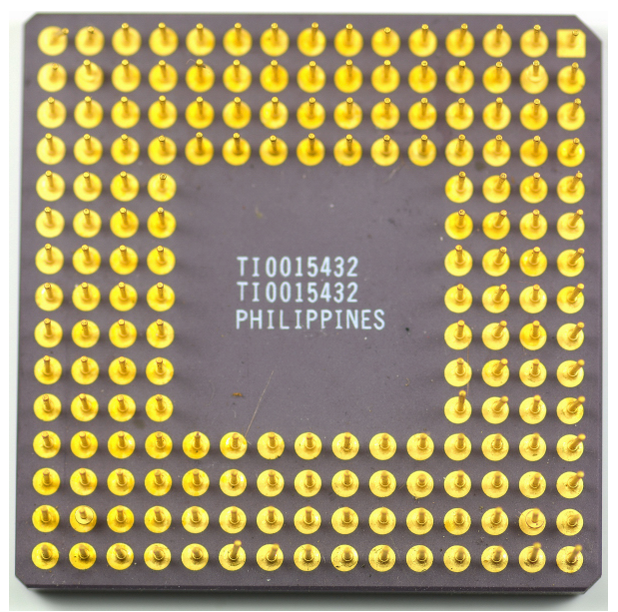

Packaging e integrazione su scheda
La A1280 è stata resa disponibile in più package (plastic e ceramici) con differenti numeri di pin: la disponibilità concreta di I/O e segnali dedicati dipende dal package scelto. In molti progetti, la scelta del package è guidata da:
Numero di I/O richiesti e standard elettrici previsti.
Vincoli di layout (QFP vs PGA, altezza, ispezionabilità).
Classe di temperatura (commerciale/industriale/militare) e requisiti di affidabilità.
Flusso di sviluppo (come si “progetta” una A1280)
Il flusso tipico è quello classico FPGA:
Descrizione in HDL (VHDL/VERILOG) o schematic entry (storicamente comune).
Sintesi in netlist.
Place&route automatico con vincoli di timing.
Analisi temporale post-route e simulazione.
Programmazione OTP del dispositivo tramite programmatore/supporto toolchain (poi il chip è “definitivo”).
Schizzo dei collegamenti più importanti
┌──────────────────────────────┐ │ SISTEMA HOST │ │ CPU/MCU + BUS + PERIFERICHE │ └──────────────┬───────────────┘ │ I/O digitali (dati/indirizzi/controlli) ▼ ┌──────────────────┐ │ ACTEL A1280 │ │ FPGA │ │ C-MODULE/S-MODULE│ │ ROUTING ANTIFUSE │ └───────┬──────────┘ │ segnali verso il resto della scheda ▼ ┌────────────────────────────────┐ │ MEMORIE / I-O / LOGICHE ESTERNE │ │ buffer, latch, transceiver, ecc │ └────────────────────────────────┘ Programmazione (prima della messa in servizio o in produzione): ┌──────────────────┐ │ PROGRAMMATORE / │ │ INTERFACCIA TOOL │ └───────┬──────────┘ │ collegamento di programmazione (setup di fabbrica) ▼ [A1280 (OTP)]
Tabella 1 – Dati di identificazione e specifiche (italiano)
| Caratteristica | Valore indicativo |
|---|---|
| Dispositivo | Actel A1280 (famiglia ACT 2) |
| Tipo | FPGA basata su ANTIFUSE (PLICE) |
| Programmazione | OTP, configurazione NON VOLATILE |
| Densità logica | ~ 8.000 gate |
| Moduli logici | ~ 1.232 LOGIC MODULES (con S-MODULE e C-MODULE) |
| Flip-flop (max) | ~ 998 |
| I/O utente (max) | ~ 140 (dipende dal package) |
| Processo/tecnologia | CMOS (famiglia ACT 2) |
| Package (tipici di famiglia) | Opzioni PLCC/QFP/PGA/CQFP a seconda della variante e disponibilità |
Tabella 2 – Aspetti operativi e progettuali (italiano)
| Aspetto | Significato pratico |
|---|---|
| Avvio | “Instant-on”: nessun caricamento di bitstream dopo power-on |
| Aggiornabilità | Non riprogrammabile in campo (chip OTP) |
| Timing | Dipende fortemente da routing e fanout; pipeline consigliata per aumentare FMAX |
| Affidabilità | Configurazione permanente, robusta a power loss |
| Sicurezza | Configurazione non facilmente estraibile rispetto a soluzioni caricabili |
| Uso tipico | Glue logic, interfacce, controllo, decodifiche, piccoli datapath/pipeline |
| Toolchain | Sintesi + place&route + analisi timing + programmazione OTP |
Caratteristiche :
Up to 8000 Gate Array Gates
(20,000 PLD equivalent gates)
• Replaces up to 200 TTL Packages
• Replaces up to eighty 20-Pin PAL® Packages
• Design Library with over 500 Macro Functions
• Single-Module Sequential Functions
• Wide-Input Combinatorial Functions
• Up to 1232 Programmable Logic Modules
• Up to 998 Flip-Flops
Datapath Performance at 105 MHz
• 16-Bit Accumulator Performance to 39 MHz
• Two In-Circuit Diagnostic Probe Pins Support Speed Analysis to 50 MHz
• Two High-Speed, Low-Skew Clock Networks
• I/O Drive to 10 mA
• Nonvolatile, User Programmable
• Logic Fully Tested Prior to Shipment
• 1.0-micron CMOS Technology
