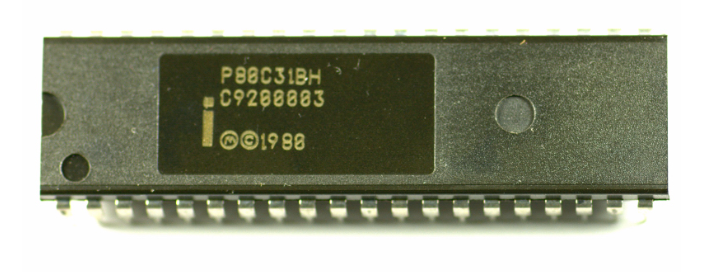

Intel P80C31
Definizione
L’Intel P80C31 è un MICROCONTROLLER 8 BIT della famiglia MCS-51 (core tipo 8051) in versione ROMLESS, cioè priva di ROM programma interna. È pensato per sistemi embedded in cui il firmware risiede in memoria esterna (tipicamente EPROM o FLASH) mantenendo però l’integrazione tipica della famiglia: CPU, RAM interna, porte I/O, timer e interfaccia seriale nello stesso chip.

Caratteristica chiave: ROMLESS e memoria esterna fino a 64K
Il punto distintivo del P80C31 è che:
La memoria programma è esterna e indirizzabile fino a 64K (spazio codice).
È disponibile anche uno spazio dati esterno fino a 64K (spazio XDATA, tipicamente RAM o periferiche memory-mapped).
Questo approccio era molto utile quando serviva un firmware più grande della ROM interna tipica di altri membri della famiglia, oppure quando si voleva massima flessibilità in sviluppo e manutenzione (aggiornando la memoria esterna senza cambiare microcontroller).
Architettura interna a 8 bit (cosa c’è dentro)
Il P80C31 mantiene il profilo funzionale classico MCS-51:
CPU 8 BIT con modello registri e istruzioni della famiglia 8051.
RAM interna 128 × 8 byte per variabili, stack e buffer piccoli.
32 linee di I/O programmabili (porte parallele).
2 TIMER/COUNTER 16 BIT per time-base, conteggi e temporizzazioni.
Una porta seriale programmabile (tipicamente UART full duplex) per comunicazione e diagnostica.
Sistema di interrupt con più sorgenti, utile per gestione eventi (timer, seriale, ingressi esterni).
Oscillatore/clock on-chip con quarzo o sorgente esterna.
Tecnologia e consumi (CMOS / CHMOS, modalità di risparmio)
Le varianti 80C31 di Intel sono associate a processi CMOS/CHMOS, con vantaggi pratici tipici:
Consumi generalmente più contenuti rispetto a implementazioni non-CMOS equivalenti.
Funzionamento “statico” (in molte varianti: ampia gamma di frequenze operative, fino a valori molto bassi).
Modalità software di riduzione attività: IDLE e POWER DOWN (in IDLE la CPU si ferma ma alcune periferiche continuano; in POWER DOWN si ferma anche l’oscillatore preservando la RAM).
Integrazione su scheda (cosa serve attorno al chip)
In un progetto tipico con P80C31 servono:
Alimentazione e decoupling.
Clock (quarzo su pin oscillator) e RESET.
Memoria programma esterna (EPROM/FLASH) collegata al bus indirizzi/dati e ai segnali di lettura codice.
Eventuale RAM/periferiche esterne nello spazio dati (XDATA) se la RAM interna non basta.
Collegamenti delle porte I/O a sensori, latch, driver, relè, LED o bus di espansione.
Schizzo dei collegamenti più importanti
┌──────────────────────────────┐ │ EPROM / FLASH │ │ (programma fino a 64K) │ └──────────────┬───────────────┘ │ bus codice (addr/data + control) ▼ ┌──────────────────┐ │ INTEL P80C31 │ │ MCU 8 BIT ROMLESS│ │ RAM 128 B │ │ 32 I/O + UART │ │ 2 TIMER 16 BIT │ └───────┬──────────┘ │ ├────────► I/O parallelo → sensori / driver / latch / LED │ ├────────► UART → seriale (debug / periferiche) │ ├────────► TIMER → time-base / conteggi / interrupt │ └────────► (opz.) XDATA → RAM esterna / periferiche fino a 64K
Tabella 1 – Dati di identificazione e specifiche (italiano)
| Caratteristica | Valore indicativo |
|---|---|
| Dispositivo | Intel P80C31 |
| Classe | MICROCONTROLLER 8 BIT (famiglia MCS-51, core tipo 8051) |
| ROM programma on-chip | Assente (dispositivo ROMLESS) |
| Memoria programma esterna | Fino a 64K |
| Memoria dati esterna | Fino a 64K |
| RAM interna | 128 × 8 byte |
| Linee I/O | 32 |
| Timer | 2 × TIMER/COUNTER 16 BIT |
| Seriale | Porta seriale programmabile (tipicamente UART) |
| Tecnologia | CMOS/CHMOS (a seconda della variante) |
| Package tipico | DIP 40 PIN (varianti di mercato) |
Tabella 2 – Aspetti operativi e progettuali (italiano)
| Aspetto | Significato pratico |
|---|---|
| Firmware su memoria esterna | Massima flessibilità (aggiornamento EPROM/FLASH) e programmi più grandi |
| Partizionamento memoria | Codice (fino a 64K) separato da dati esterni (fino a 64K) |
| RAM interna 128 B | Utile per stack e variabili “calde”, ma spesso non sufficiente da sola |
| I/O integrati | Collegamento diretto a logiche e periferiche con riduzione della BOM |
| Timer e interrupt | Time-base affidabile e gestione eventi senza polling continuo |
| Modalità low power | IDLE e POWER DOWN per ridurre consumi quando possibile |
| Uso tipico | Controllo embedded, interfacce I/O, protocolli seriali, logica di sistema |
P80C31BH Maximum Operating Temp (øC):70
Memory Addressing Range:64k
Max Instruction Length (bits):24
Number of Addressing Modes:7
Min Instruction Length (bits):8
Number of Maskable Interrupts:6
Military/High-Rel:N
Number of Interrupt Lines:2
Package Style:DIP
Clock Frequency - Max. (Hz):12M
Clock Frequency - Min. (Hz):3.5M
Description:Prog full duplex serial;111 instructions
No. of I/O Ports:4
No. of I/O Ports:é
# Pins:40
Mounting Style:T
Nom. Supp Volt:5
Number of I/O Lines:32
On-Chip RAM (Bytes):128
Tech.:CMOS
