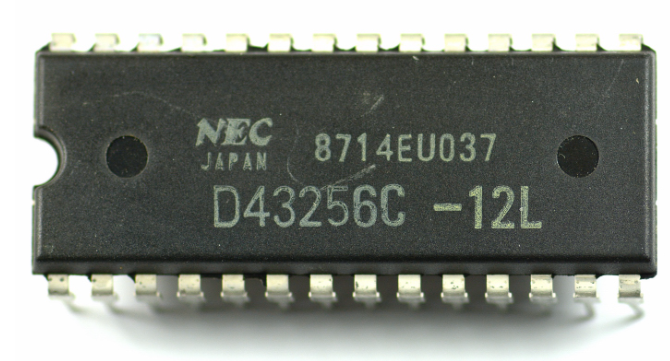

CMOS STATIC RAM (SRAM)

Definizione

La CMOS STATIC RAM (SRAM) è una memoria VOLATILE ad accesso casuale che conserva i dati finché è alimentata, senza necessità di refresh periodico. “STATIC” indica che il bit resta stabile grazie a una cella bistabile (latch) interna, mentre “CMOS” indica la tecnologia di realizzazione che, rispetto a implementazioni più datate, consente consumi più bassi (soprattutto in standby) e buona densità/velocità per molte applicazioni embedded e di caching.

A differenza della DRAM, la SRAM non richiede cicli di refresh e offre latenza molto bassa; in cambio, a parità di capacità, occupa più area di silicio e costa di più.

Principio di funzionamento (cella di memoria)

La cella classica di SRAM è una 6T (sei transistor):

• Due inverter incrociati formano un latch che memorizza lo stato logico (0/1).

• Due transistor di accesso collegano la cella alle bitline durante lettura/scrittura, comandati dalla wordline (selezione della riga).

Con alimentazione presente, il latch mantiene lo stato senza operazioni periodiche. Se l’alimentazione viene tolta, il contenuto si perde (memoria volatile).

Caratteristiche operative principali

• Nessun refresh: semplifica il controller e riduce jitter temporale.

• Accesso veloce: tempi di accesso tipicamente inferiori alla DRAM e spesso deterministici (specie nelle SRAM asincrone).

• Basso consumo in standby: la tecnologia CMOS consente correnti di mantenimento contenute, utile per dispositivi a batteria o con modalità sleep.

• Semplicità d’interfaccia: molte SRAM sono asincrone, con segnali di controllo diretti (CE/OE/WE) e senza clock.

• Costo/area: la cella 6T è “grande” rispetto alla DRAM (1T+capacità), quindi la densità è più bassa e il costo per bit più alto.

Tipi comuni di CMOS SRAM

• SRAM asincrona: interfaccia semplice, nessun clock, molto usata come memoria esterna per CPU/MCU, buffer e memoria video “lineare”.

• SRAM sincrona: usa CLK e pipeline interna (es. SYNC SRAM, PIPELINED SRAM) per throughput elevato, tipica in sistemi ad alte prestazioni.

• SRAM low-power / battery backup: ottimizzata per correnti di standby molto basse e spesso predisposta per mantenimento dati con batteria (tramite circuito esterno di commutazione alimentazione).

Interfaccia e segnali tipici (SRAM asincrona)

Una CMOS SRAM asincrona si presenta spesso come:

• Bus indirizzi A[ ]: seleziona la locazione.

• Bus dati D[ ]: bidirezionale.

• CE (/CE o /CS): chip enable (abilita il dispositivo).

• OE (/OE): output enable (abilita l’uscita in lettura).

• WE (/WE): write enable (abilita la scrittura).

• Eventuali /UB /LB (byte enable) su dispositivi a 16 bit per selezionare byte alto/basso.

La lettura e la scrittura avvengono in base alla combinazione dei segnali e ai tempi minimi (setup/hold, pulse width, access time).

Parametri temporali tipici (cosa significano davvero)

• tAA (address access time): tempo tra indirizzo valido e dato valido in uscita.

• tCE (chip enable access time): tempo tra CE attivo e dato valido.

• tOE (output enable access time): tempo tra OE attivo e dato valido.

• tWC (write cycle time): durata minima del ciclo di scrittura.

• tWP (write pulse width): ampiezza minima dell’impulso di WE.

• tDH/tDS (data hold/setup): requisiti di hold e setup del dato rispetto a WE/CE.

In pratica: per garantire correttezza, l’host deve mantenere stabili indirizzo e dati per le finestre temporali richieste.

Applicazioni tipiche

• Cache e memorie di lavoro a bassa latenza (quando non integrate on-chip).

• Buffer per comunicazioni (pacchetti, FIFO logiche, ring buffer).

• Memoria video/line buffer in sistemi semplici o retrocomputing.

• Tabelle e lookup a tempo deterministico (DSP, controllo industriale).

• Storage temporaneo in sistemi real-time dove la prevedibilità è più importante della densità.

Vantaggi e limiti (sintesi tecnica)

Vantaggi:

• Latenza bassa, comportamento deterministico.

• Nessun refresh, controller semplice.

• Buona efficienza energetica in standby (CMOS).

Limiti:

• Densità e costo per bit peggiori della DRAM.

• Volatile: perde dati senza alimentazione (salvo soluzioni di backup).

• Capacità tipicamente più contenute rispetto a DRAM a parità di costo.

Schizzo dei collegamenti più importanti (SRAM asincrona)

                 ┌──────────────────────────────┐
                 │            CPU / MCU          │
                 │ A[ ]  D[ ]  /RD  /WR          │
                 │ (logica di decode /CS)        │
                 └──────────────┬───────────────┘
                                │  A[ ] + D[ ] + controlli
                                ▼
                       ┌──────────────────┐
                       │  CMOS STATIC RAM │
                       │     (SRAM)       │
                       │ A[ ]  D[ ]       │
                       │ /CE  /OE  /WE    │
                       │ (opz. /UB /LB)   │
                       └──────────────────┘

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Segnali e timing principali
