Motorola XSP56001RC27

Ho avuto difficoltà a trovare informazioni su questo integrato.

Il Motorola XSP56001RC27 è un DSP (digital signal processor) general purpose della famiglia 56K, basato sul core DSP56001, progettato per l’elaborazione numerica e dei segnali in tempo reale (filtri digitali, MAC ripetute, FFT, controllo, audio e comunicazioni). Rispetto a una CPU general purpose coeva, l’obiettivo è massimizzare efficienza e determinismo su flussi di dati e loop ripetitivi.

La sigla del componente evidenzia due elementi chiave:

• 56001: appartenenza alla linea DSP56001 (datapath 24 bit, accumulo a 56 bit, architettura di tipo Harvard).

• RC27: package RC e speed grade 27 (frequenza massima nominale tipicamente associata a circa 27 MHz; valore indicativo legato alla specifica di produzione e alle condizioni elettriche/termiche).

Il prefisso XSP (presente nella marcatura) indica spesso una variante speciale rispetto al part number commerciale “standard” (ad esempio campioni di pre-produzione, lotti speciali, o codici interni per qualifiche). In termini pratici, è consigliabile trattarlo come un componente con caratteristiche molto simili al DSP56001 ma con tracciabilità e ordering potenzialmente non identici alle versioni più comuni.

Architettura di calcolo: 24 bit e accumulo 56 bit

Il DSP56001 lavora con percorsi dati a 24 bit, molto adatti a segnali audio e telecom, e impiega accumulatori a 56 bit per mantenere precisione negli intermedi delle somme di prodotti. Questo riduce errori di quantizzazione e fenomeni di saturazione indesiderata in catene DSP come:

• filtri FIR e IIR

• equalizzazione e dinamica audio

• correlazioni e trasformate (FFT)

• scaling e normalizzazione in controllo numerico

L’impostazione di tipo Harvard (spazio programma separato dallo spazio dati) e l’uso di bus interni multipli permettono di sostenere ritmi elevati su “loop” ripetitivi, con un modello temporale relativamente deterministico.

Parallelismo interno: data ALU, AGU e program controller

Il core è strutturato per eseguire in parallelo:

• operazioni della data ALU (aritmetica/logic, moltiplicazioni, accumulo),

• calcolo indirizzi con AGU (address generation unit), utile per buffer circolari e accessi indicizzati,

• controllo flusso e prefetch del program controller.

In pratica l’ottimizzazione del codice non si basa solo sul clock, ma anche su indirizzamenti efficienti, uso dei parallel moves e loop compatti.

Memorie on-chip e bootstrap

Una caratteristica distintiva del DSP56001 è l’uso di RAM programma interna (PRAM), tipicamente caricata al boot. Il dispositivo può avviarsi tramite una piccola logica di bootstrap e poi:

• caricare il codice in PRAM da memoria esterna, oppure

• essere inizializzato e gestito da un host tramite host interface.

Questo schema è tipico dei sistemi “host + DSP”, dove una CPU generale coordina e il DSP esegue le routine di signal processing.

Interfacce e integrazione di sistema

Il DSP56001 integra interfacce che lo rendono utilizzabile come sottosistema completo:

• SCI per comunicazioni seriali di servizio (stile UART).

• SSI per flussi sincroni (collegamento a codec e stream digitali).

• Host interface per scambio dati/controllo con una CPU esterna.

• Memory expansion port per memoria e I/O esterni quando serve più spazio o integrazione con logiche dedicate.

Clock e speed grade RC27: implicazioni prestazionali

Lo speed grade 27 indica un target di frequenza superiore alla variante RC20. In un progetto reale, la frequenza effettiva è vincolata da:

• qualità del clock e del layout (rumore, jitter, vincoli EMC),

• budget termico e dissipazione,

• timing dell’interfacciamento verso memoria esterna e host,

• margini di stabilità richiesti (industriale, strumentazione, audio “low-noise”).

Operativamente, l’aumento di clock migliora il numero di operazioni per unità di tempo, ma il risultato finale dipende anche dal bilanciamento tra calcolo e I/O (streaming, accessi esterni, latenza dei sottosistemi).

Package RC: PGA in ceramica

Il package RC è un PGA (pin grid array) in ceramica, quindi:

• montaggio through-hole,

• robustezza meccanica e termica elevata,

• footprint più impegnativo rispetto a package plastici SMD (es. QFP).

È un formato tipico di schede industriali, prototipazione, strumentazione e sistemi in cui la robustezza è prioritaria.

Marcature e codici (lettura pratica)

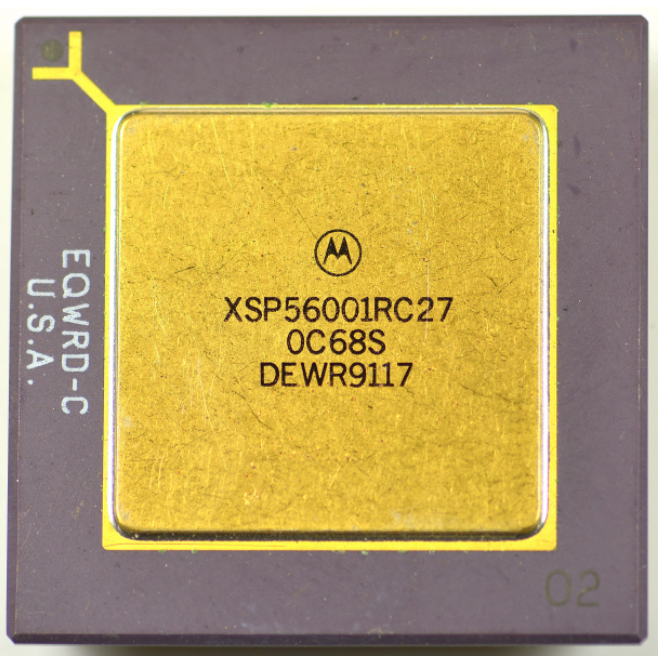

Dalla marcatura visibile sul componente:

• XSP56001RC27: identificazione del modello.

• 0C68S: codice di lotto/linea o identificatore interno di produzione (interpretazione esatta dipende dalla convenzione Motorola del periodo).

• DEWR9117: codice interno di tracciabilità (spesso include elementi di fabbrica/lotto/data; decodifica precisa richiede tabella del produttore).

• Indicazioni laterali come U.S.A.: tipicamente riferite al sito o alla filiera produttiva del package.

Questi codici sono utili soprattutto per tracciabilità e coerenza di revisione in lotti di produzione o in riparazioni.

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali
