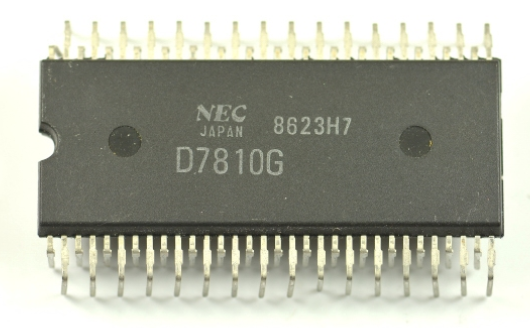

NEC D7810G (microcontroller 8 bit NMOS con convertitore A/D)

Il NEC D7810G è un microcontroller a 8 bit in tecnologia NMOS, appartenente alla famiglia µPD7810/µPD7811, progettata per integrare su un singolo chip non solo la CPU ma anche periferiche tipiche di controllo (timer, seriale, ingressi analogici). In particolare, questa famiglia include un convertitore A/D integrato e una dotazione di RAM interna, con possibilità di espansione verso memoria esterna tramite bus.

In molte applicazioni reali il D7810G viene usato come controllore “centrale” di sistemi elettromeccanici (stampanti, strumenti da ufficio, logiche dedicate), dove contano più l’integrazione delle periferiche e la gestione degli I/O che la potenza di calcolo pura.

Architettura e dotazioni integrate

A livello funzionale, la famiglia µPD7810/11 integra:

• CPU 8 bit con datapath interno potenziato (ALU interna a 16 bit per alcune operazioni e percorsi dati interni più ampi rispetto a microcontroller 8 bit più semplici).

• RAM interna 256 byte (dato coerente con la tua specifica).

• Convertitore A/D integrato, utile per acquisire segnali analogici (sensori, tensioni di feedback, riferimenti).

• Timer e logiche di conteggio eventi, tipiche dei sistemi di controllo.

• Interfaccia seriale (USART) per collegamenti sincroni o asincroni.

• Ampia disponibilità di linee I/O (configurabili in funzione della modalità di espansione).

• Funzioni di standby e gestione del clock per ridurre consumi in cicli di inattività.

Convertitore A/D incorporato: significato pratico

La presenza dell’A/D a bordo chip consente di:

• ridurre componenti esterni (meno IC dedicati, meno routing analogico lungo scheda),

• eseguire controlli in retroazione (ad esempio regolazioni o autodiagnosi su livelli analogici),

• acquisire sensori economici (temperatura, luce, potenziometri, letture di soglia).

Operativamente, l’A/D è pensato per segnali lenti o di media dinamica (acquisizioni di servizio, calibrazioni, misure periodiche), più che per audio o campionamenti ad alta velocità.

Clock: 12 MHz nominali e frequenze “di progetto” nei prodotti

La famiglia supporta funzionamento fino a 12 MHz, valore spesso riportato come riferimento di targa. In un prodotto finito, tuttavia, la frequenza può essere impostata a valori specifici in base a:

• disponibilità di quarzi “standard” a catalogo,

• esigenze di temporizzazione (baud rate seriale, scanning tastiere, tempi meccanici),

• compatibilità con catene di clock e logiche esterne.

Esempio concreto: nella Commodore MPS-1230 è documentato un clock di circa 11,06 MHz, molto vicino al limite di targa ma scelto per vincoli pratici di sistema.

Compatibilità “Z81”: come interpretarla correttamente

La dicitura “compatibile Z81” è plausibilmente una semplificazione collezionistica o un riferimento “di classe” (microcontroller 8 bit contemporanei a soluzioni stile Z80/Z8). Dal punto di vista tecnico, per la µPD7810/11 la documentazione evidenzia soprattutto:

• compatibilità di bus con 8085A (utile per interfacciarsi con logiche e memorie esterne secondo schemi noti),

• modalità di espansione memoria su bus esterno.

In altre parole: è più corretto parlare di compatibilità a livello di bus/espansione, non di compatibilità binaria diretta con l’ISA di uno Z80/Z81.

Memoria: 256 byte RAM e (possibile) ROM esterna

Un punto cruciale è la distinzione di famiglia:

• alcune varianti µPD7811 includono ROM interna,

• la variante µPD7810 è descritta come versione ROM-less (pensata per usare ROM/EPROM esterna).

Nelle implementazioni tipiche (es. stampanti), questo si traduce in una architettura con:

• microcontroller (D7810G) + EPROM esterna per firmware,

• SRAM esterna opzionale per buffer o tabelle.

Presenza in prodotti: stampanti e calcolatrici

• Stampanti: nella documentazione tecnica della Commodore MPS-1230 il D7810G è indicato come microcontroller principale, con firmware su EPROM e clock intorno a 11,06 MHz.

• Calcolatrici Olivetti: è riportata la presenza di microcontroller della famiglia D7810/µPD7810 in varie elettroniche da ufficio e calcolo; per il caso “numerose calcolatrici” la tracciabilità pubblica varia molto a seconda del modello e della disponibilità di service manual, ma l’impiego è coerente con il profilo del componente (I/O, scansione tastiera, gestione display/stampa, acquisizioni analogiche di servizio).

Schema funzionale semplificato

           Clock (fino a ~12 MHz) + gestione standby
┌─────────────────────────────────────────────────────────┐
│                    NEC D7810G (µPD7810/11)              │
│                                                         │
│  CPU 8 bit  ── bus interno ── RAM interna (256 byte)     │
│                                                         │
│  Timer / contatori ──► controllo eventi e timing         │
│  USART ──────────────► seriale sincrona/asincrona        │
│  A/D integrato ──────► ingressi analogici + Vref         │
│  Porte I/O ──────────► linee digitali / bus esterno      │
└───────────────┬─────────────────────────────────────────┘
                │ (modalità di espansione)
                ▼
      Memoria esterna / periferiche (ROM, RAM, latch, I/O)

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e d’impiego
