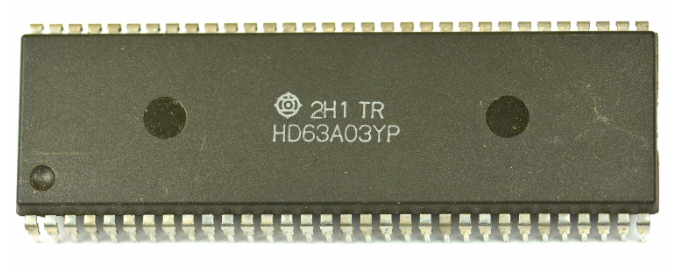

Hitachi HD63A03YP

Definizione

L’Hitachi HD63A03YP è un microcontroller/microprocessore 8 BIT in tecnologia CMOS, appartenente alla linea HD63A03 (derivata della famiglia HD6301/HD6303). È progettato per offrire un’architettura compatta e adatta a sistemi embedded e di controllo, con una caratteristica importante: instruction set compatibile con HD6301V1.

Nel contesto applicativo, il dispositivo viene spesso descritto come adatto a sistemi con spazio di indirizzamento fino a 64K (tipicamente 64 KB di mappa memoria su bus indirizzi a 16 bit), con una dotazione interna di RAM 256 BYTE e un set di periferiche utili per I/O e temporizzazione.

Tecnologia CMOS

La realizzazione in CMOS è rilevante perché, in generale, porta vantaggi concreti rispetto a implementazioni più datate:

• Consumi più contenuti a parità di carico operativo.

• Migliore gestione termica e maggiore robustezza in apparati compatti.

• Maggiore aderenza a requisiti di affidabilità in sistemi di controllo continuativi.

Compatibilità instruction set con HD6301V1 (cosa significa davvero)

Dire che l’HD63A03YP è instruction set compatible con HD6301V1 significa che il software (codice oggetto/assembly) scritto per la famiglia HD6301V1 può essere portato con impatto ridotto, perché:

• Le istruzioni principali e il modello di programmazione restano coerenti.

• Le sequenze di controllo, gestione I/O e temporizzazione basate su istruzioni tipiche della famiglia risultano riutilizzabili.

In pratica, questa compatibilità era molto utile per riuso di firmware, manutenzione di base installata e migrazioni di progetto tra varianti della stessa famiglia.

Memoria: spazio fino a 64K e RAM interna 256 BYTE

Dal punto di vista “di sistema”, l’HD63A03YP si colloca su una classica mappa memoria a 16 bit (spazio fino a 64K), dove possono convivere:

• Firmware e dati residenti su memorie esterne (ROM/EPROM/ROM di sistema, RAM esterna), a seconda dell’architettura della scheda.

• Dati temporanei e variabili su RAM interna 256 BYTE, utile per stack, buffer piccoli e variabili critiche per latenza.

Questo schema consente sia configurazioni essenziali (poca logica esterna) sia configurazioni più “ampie” con memoria/periferiche esterne mappate.

I/O e periferiche integrate (profilo funzionale tipico)

Le caratteristiche ricorrenti associate a questo dispositivo includono:

• 24 pin di PARALLEL I/O.

• Porta con funzione di PARALLEL HANDSHAKE (indicata come Port 6 in molte descrizioni).

• TIMER programmabili (in alcune descrizioni compare un TIMER 16 BIT e un TIMER 8 BIT reloadable).

• SERIAL COMMUNICATION INTERFACE (SCI) per comunicazione seriale.

• Segnali di MEMORY READY, utili per interfacciare memorie/periferiche più lente senza violare i timing del bus.

Nel complesso, la combinazione di I/O parallelo, handshake, timer e seriale lo rende adatto a controllo, acquisizione semplice, gestione protocolli e interfacciamento a dispositivi esterni.

Schizzo dei collegamenti più importanti

                 ┌──────────────────────────────┐
                 │        SISTEMA / SCHEDA       │
                 │ MEMORIA + PERIFERICHE ESTERNE │
                 └──────────────┬───────────────┘
                                │ BUS (fino a 64K) + segnali READY
                                ▼
                       ┌──────────────────┐
                       │ HITACHI HD63A03YP│
                       │ CPU 8 BIT (CMOS) │
                       │ RAM 256 BYTE     │
                       │ 24 I/O + TIMER   │
                       │ SCI + HANDSHAKE  │
                       └───────┬──────────┘
                               │
                               ├────────► I/O parallelo → sensori / latch / driver / logiche
                               │
                               ├────────► HANDSHAKE → periferiche sincrone / interfacce dedicate
                               │
                               └────────► SCI → seriale (periferiche / debug / comunicazione)

Tabella 1 – Dati di identificazione e specifiche (italiano)

Tabella 2 – Aspetti operativi e progettuali (italiano)

Caratteristiche:

Instruction set compatible with HD6301V1

RAM 256 bytes

24 Parallel I/O Pins

Parallel Handshake Interface Port 6

Darligton transistor Drive

16 bit Programmable Timer

8 bit Reloadable Timer

Serial Communication Interface SCSI

Memory Ready
