Yaesu G-5500DC: progetto Arduino per tracking satellitare - Parte 1

In questo progetto voglio realizzare un’interfaccia economica e modificabile per comandare il rotore Yaesu G-5500DC con Arduino e Gpredict, come alternativa a soluzioni commerciali già pronte come ERC-DUO o RTC-200.

L’obiettivo è creare un sistema in grado di gestire azimut ed elevazione per il tracking satellitare, mantenendo però la possibilità, a differenza di ERC-DUO o RTC-200, di modificare liberamente il firmware, aggiungere funzioni personalizzate, regolare la logica di movimento e adattare il progetto alle proprie esigenze.

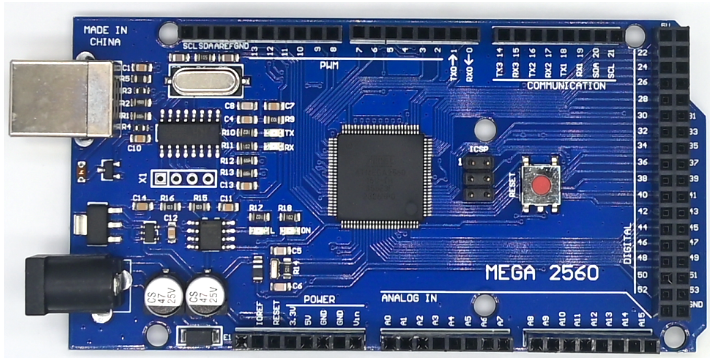

Componenti: Arduino Mega 2560

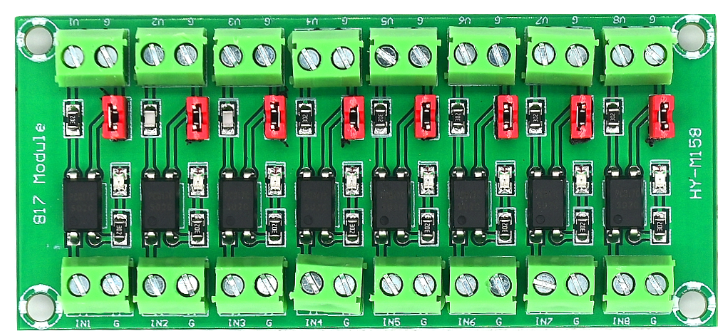

Scheda PC817 i cui collegamenti vedremo nella Parte 2

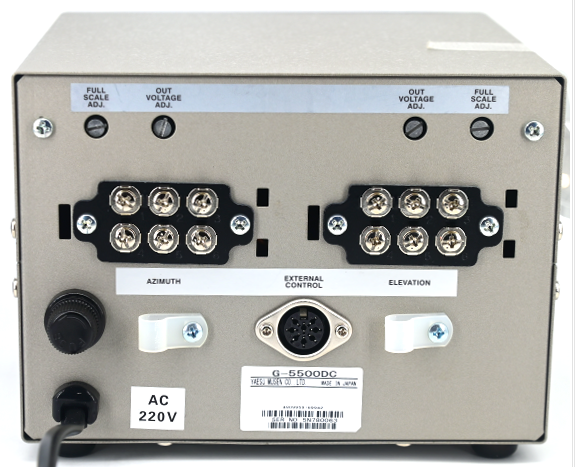

Colleghiamo Arduino Mega 2560 a External control

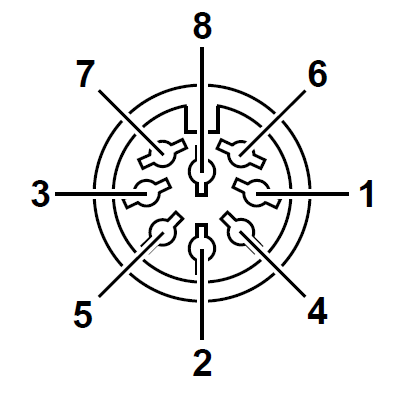

Colleghiamo DIN 8 poli ad Arduino.

Fare solo questi due collegamenti:

Meglio ancora, se hai una resistenza da 10 kΩ, metterla in serie così:

Pin 6 DIN / filo rosso → resistenza 10 kΩ → Arduino A0

La massa invece va diretta:

Pin 8 DIN / calza → Arduino GND

Per ora non collegare nessun altro filo.

Dopo il collegamento, controllare con il tester:

A0 e GND non devono essere in corto.

void setup() {
  Serial.begin(9600);
}

void loop() {
  int valore = analogRead(A0);
  float volt = valore * (5.0 / 1023.0);

  Serial.print("A0 = ");
  Serial.print(valore);
  Serial.print("   Volt = ");
  Serial.println(volt, 3);

  delay(500);
}

A0 = xxx   Volt = x.xxx

Possiamo collegare il rotore adesso, ma farei solo l’azimut.

Prima cosa da fare:

1. Spegnere il controller YAESU.
2. Staccare la spina di alimentazione del controller.
3. Per sicurezza, scollegare momentaneamente anche la DIN 8 pin External Control da Arduino.

Poi collegare il rotore azimut così:

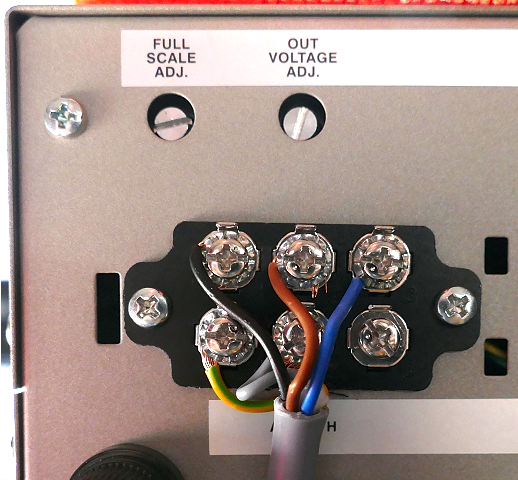

Rotore AZIMUTH → cavo 5 fili → morsettiera AZIMUTH sul retro del controller YAESU

Seguire i numeri (nel mio caso ho un cavo 5 poli 0.5mm²)

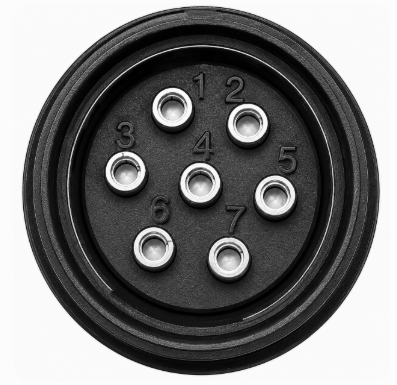

I pin 6 e 7 del connettore rotondo del rotore non si usano. Il manuale indica di collegare i fili rispettando gli stessi numeri tra connettore del rotore e morsetti posteriori del controller.

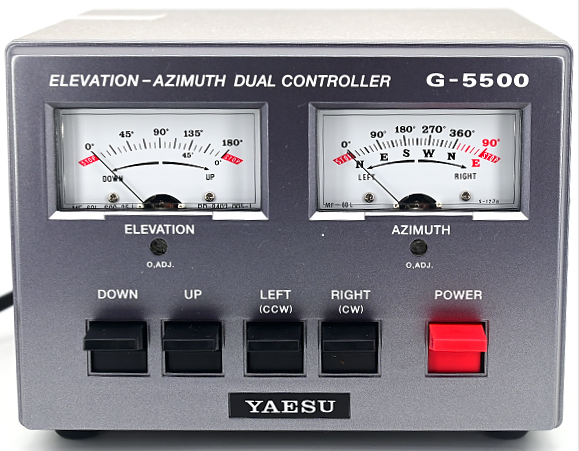

Dopo il collegamento, prima di accendere, controllare con il tester che non ci siano corti evidenti tra i fili. Poi proveremo LEFT e RIGHT dai pulsanti frontali.

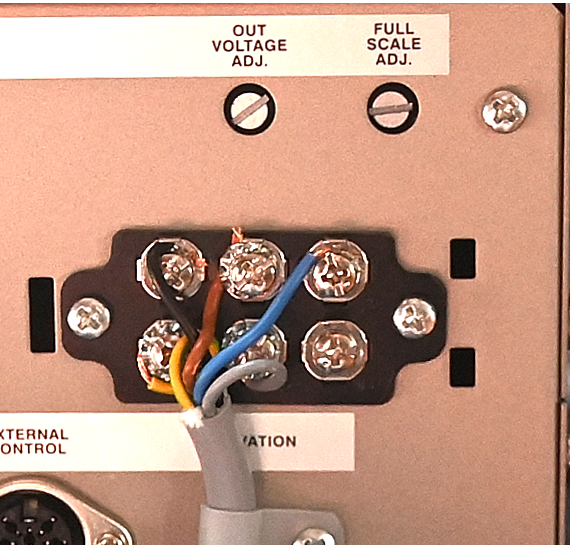

Rotore Elevazione→ cavo 5 fili → morsettiera Elevazione sul retro del controller YAESU

Per il rotore ELEVATION fai quindi:

L’importante è che sia sempre:

1 → 1, 2 → 2, 3 → 3, 4 → 4, 5 → 5

I pin 6 e 7 del connettore del rotore non si usano.

Prima di accendere: controller spento e scollegato, controllo continuità filo per filo e controllo che non ci siano corti tra morsetti vicini. Poi provare brevemente UP e DOWN dal pannello frontale.

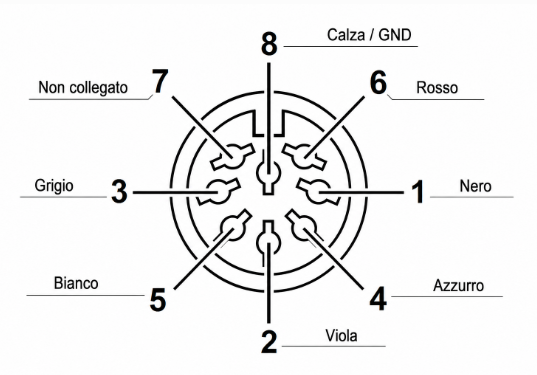

 Completiamo il cavo DIN 8 poli External Control usando la mappatura già scelta.

Prima: controller YAESU spento e spina scollegata.

Il prossimo collegamento utile è quindi:

Nero → pin 1 DIN → Arduino A1

Meglio con resistenza in serie:

Pin 1 / filo nero → resistenza 10 kΩ → Arduino A1

Poi saldare anche i fili dei comandi sul DIN, ma non collegarli ancora direttamente ad Arduino: andranno al modulo optoisolatore.

Dopo le saldature, fare questi controlli con il tester:

• Pin 1 non in corto con pin 8
• Pin 2, 3, 4, 5 non in corto con pin 8
• Pin 7 non collegato
• Ogni colore deve corrispondere al suo pin corretto.

test di lettura completa azimut + elevazione, senza comandare ancora i motori da Arduino.

Prima controllare:

Collegamenti Arduino:

Poi caricare questo sketch:

const int PIN_AZ = A0;
const int PIN_EL = A1;

const int SOGLIA = 2;              // Più sensibile
const float MIN_VOLT_ON = 0.10;    // Sotto questo valore considera il controller spento

int ultimoAz = -1;
int ultimoEl = -1;

int leggiMedia(int pin) {
  long somma = 0;
  for (int i = 0; i < 30; i++) {
    somma += analogRead(pin);
    delay(2);
  }
  return somma / 30;
}

void stampaValori(const char* evento, int az, int el) {
  float voltAz = az * (5.0 / 1023.0);
  float voltEl = el * (5.0 / 1023.0);

  Serial.print(evento);
  Serial.print("   AZ A0=");
  Serial.print(az);
  Serial.print(" Volt=");
  Serial.print(voltAz, 3);

  Serial.print("   |   EL A1=");
  Serial.print(el);
  Serial.print(" Volt=");
  Serial.println(voltEl, 3);
}

void setup() {
  Serial.begin(9600);
  delay(1000);

  ultimoAz = leggiMedia(PIN_AZ);
  ultimoEl = leggiMedia(PIN_EL);

  Serial.println("Monitor pronto.");
  stampaValori("Valori iniziali", ultimoAz, ultimoEl);
}

void loop() {
  int az = leggiMedia(PIN_AZ);
  int el = leggiMedia(PIN_EL);

  float voltAz = az * (5.0 / 1023.0);
  float voltEl = el * (5.0 / 1023.0);

  if (voltAz < MIN_VOLT_ON && voltEl < MIN_VOLT_ON) {
    delay(300);
    return;
  }

  int diffAz = az - ultimoAz;
  int diffEl = el - ultimoEl;

  if (abs(diffAz) >= SOGLIA || abs(diffEl) >= SOGLIA) {
    if (abs(diffAz) >= SOGLIA && abs(diffEl) >= SOGLIA) {
      stampaValori("AZ+EL mossi", az, el);
    } else if (abs(diffAz) >= SOGLIA) {
      if (diffAz > 0) stampaValori("AZ aumenta", az, el);
      else stampaValori("AZ diminuisce", az, el);
    } else if (abs(diffEl) >= SOGLIA) {
      if (diffEl > 0) stampaValori("EL aumenta", az, el);
      else stampaValori("EL diminuisce", az, el);
    }

    ultimoAz = az;
    ultimoEl = el;
  }

  delay(150);
}

}

Poi:

1. Inserire la DIN 8 poli nella presa External Control.
2. Accendere il controller YAESU.
3. Aprire il Serial Monitor a 9600 baud.
4. Muovere manualmente LEFT/RIGHT e verificare che cambi Volt AZ.
5. Muovere manualmente UP/DOWN e verificare che cambi Volt EL.

Il manuale indica che il pin 6 dà la posizione azimut e il pin 1 dà la posizione elevazione, entrambi riferiti al pin 8 massa comune.

Se tutto funziona passiamo a collegare i rimanenti 4 fili del DIN 8, ma non direttamente ad Arduino: devono andare al lato uscita del modulo PC817.
