N8X305N

Definizione

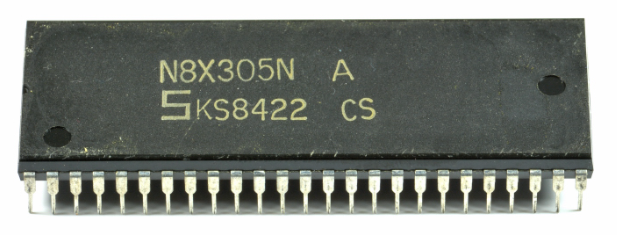

Il N8X305N è un microcontrollore/microprocessore 8 BIT ad alta velocità della famiglia SIGNETICS 8X3XX, introdotto come successore diretto dell’8X300 e immesso sul mercato nel 1982. È stato progettato per mantenere la compatibilità funzionale e di impiego con il predecessore, ma con miglioramenti mirati soprattutto alla gestione dei dati e delle risorse interne.

Compatibilità con 8X300 e motivazione dell’evoluzione

Il N8X305N nasce per sostituire l’8X300 senza costringere a riprogettazioni radicali:

• Compatibilità a livello di modello operativo e uso in sistemi già progettati per 8X300.

• Miglioramenti interni che riducono alcune limitazioni tipiche dell’8X300 (soprattutto sul fronte “storage/registri” e gestione dati).

Registri: da 8 a 13 (incremento della capacità di lavoro interna)

Un punto distintivo, coerente con quanto riporti, è l’aumento del numero di registri “utilizzabili come working registers” passando da 8 a 13. In termini pratici questo significa:

• Maggiore possibilità di tenere dati intermedi in registri invece che “spillarli” su memoria o su meccanismi meno efficienti.

• Sequenze di manipolazione dati più lineari, con meno vincoli nella gestione di temporanei e indirizzamenti.

• Maggior margine nel design di microcodici/firmware per protocolli e sequenze di controllo.

Prestazioni (cosa cambia in pratica rispetto a 8X300)

Rispetto all’8X300, la famiglia 8X305 viene normalmente associata a un ciclo istruzione più rapido e quindi a un throughput superiore. A livello di sistema questo si traduce in:

• Maggiore reattività su sequenze I/O-centriche e su “signal/control processing” tipici dell’uso storico di questi dispositivi.

• Maggiore margine per time-base più stretti e per logiche di controllo con latenza più bassa.

Seconda fonte di produzione: AMD AM29X305

Come avveniva spesso per componenti strategici, il N8X305N/8X305 è stato second-sourced anche da AMD, con la sigla AM29X305. Questo aspetto era importante per:

• Continuità di fornitura su produzioni medio-alte o su impianti industriali.

• Riduzione del rischio di dipendenza da un solo produttore.

• Possibili differenze commerciali (prezzo, disponibilità, lotti).

Impieghi citati: GenRad 2515 e IBM 3270 Emulator

Il N8X305N risulta montato su strumenti GENRAD, come il 2515 COMPUTER AIDED TEST SYSTEM, e viene citato anche in relazione a un IBM 3270 EMULATOR. In questi contesti il vantaggio tipico di un microcontrollore “specialistico” e veloce come l’8X305 è l’esecuzione deterministica di sequenze di controllo, gestione di I/O e temporizzazioni, spesso con logiche a stati e protocolli proprietari.

Schizzo dei collegamenti più importanti

                 ┌──────────────────────────────┐
                 │        SCHEDA / SISTEMA       │
                 │ logica di controllo + BUS I/O │
                 └──────────────┬───────────────┘
                                │ segnali dati/controllo
                                ▼
                       ┌──────────────────┐
                       │     N8X305N      │
                       │  CPU 8 BIT       │
                       │  13 REGISTRI     │
                       │  logica I/O      │
                       └─────────┬────────┘
                                 │
                                 ▼
                 ┌────────────────────────────────┐
                 │ PERIFERICHE / INTERFACCE        │
                 │ linee digitali, timing, logiche │
                 └────────────────────────────────┘

Tabella 1 – Dati di identificazione e specifiche (italiano)

Tabella 2 – Aspetti operativi e progettuali (italiano)
