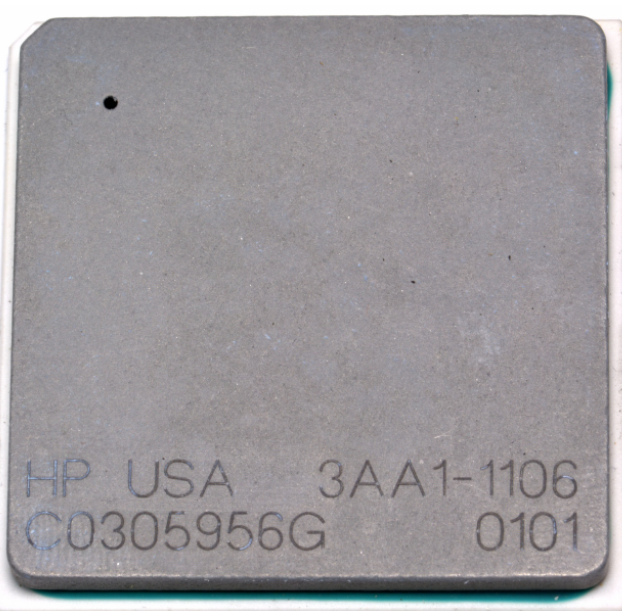

HP 3AA1-1106 “Landshark” – CPU per sistemi RISC PA-8600 (v2.0) a 64 bit, con cache L1 ampia e bus Runway DDR
Definizione
La HP 3AA1-1106, in codice Landshark, è una CPU sviluppata da Hewlett-Packard per i sistemi RISC PA-8600, evoluzione concettuale del PA-8500 con modifiche mirate a sostenere una frequenza più elevata. Un’altra modifica rilevante riguarda la gerarchia di cache, con un’impostazione più aggressiva e un dimensionamento L1 molto ampio.
La versione PA-8600 2.0 è indicata come piattaforma a 64 bit e integra un set di risorse architetturali orientate a throughput elevato: esecuzione superscalare, molte unità funzionali, branch prediction avanzata e un sottosistema memoria ad alta banda tramite bus Runway.
Evoluzione rispetto a PA-8500: frequenza e cache
L’impostazione “tipo PA-8500” con modifiche per frequenze superiori si traduce, in pratica, in due effetti di progetto:
Maggior attenzione alla pipeline e all’alimentazione del core per sostenere clock più elevati.
Ribilanciamento del sottosistema cache, con L1 on-chip molto ampia per ridurre la pressione sulla memoria e migliorare la stabilità prestazionale su carichi server.
Architettura di esecuzione: 4-way superscalar e 10 unità funzionali
Il PA-8600 2.0 è descritto come 4-way superscalar, quindi capace di emettere/gestire più istruzioni per ciclo quando il flusso e le dipendenze lo consentono. L’organizzazione interna include 10 unità funzionali:
2 integer ALU
2 shift/merge units
2 load/store pipeline complete
2 unità floating-point multiply/accumulate
2 unità floating-point divide/square roots
In termini pratici, questa dotazione serve a sostenere parallelismo su codice misto (interi, accessi memoria, floating point), riducendo colli di bottiglia quando il compilatore e il workload espongono sufficiente ILP (instruction-level parallelism).
Sono inoltre indicati 2 address adders, utili per alimentare in parallelo calcoli di indirizzo e accessi load/store, aumentando la probabilità di mantenere piene le pipeline di memoria.
Front-end e controllo di flusso: TLB, BTAC, BHT e branch prediction
Il sottosistema di controllo di flusso include:
TLB da 160 entry, fully-associative e dual-ported
BTAC da 32 entry
BHT da 2048 entry
Modalità di branch prediction dinamica e statica
In pratica, una TLB ampia e molto associativa riduce miss di traduzione (soprattutto su sistemi con working set grandi), mentre BTAC/BHT e predizione mista aiutano a limitare bolle in pipeline causate da salti e chiamate, che su architetture superscalari incidono in modo forte sulle prestazioni reali.
Queue e riordino: instruction queue / reorder buffer
Sono indicati 56 entry di instruction queue / reorder buffer. Operativamente, questa risorsa consente di:
Assorbire latenza memoria e dipendenze temporanee mantenendo istruzioni “in volo”.
Aumentare l’efficacia dell’esecuzione superscalare quando ci sono opportunità di riordino e completamento out-of-order (in base alla microarchitettura specifica della piattaforma).
Cache on-chip: L1 molto ampia, set-associativa, linee 32/64 byte
Il PA-8600 2.0 integra cache L1 on-chip con dimensioni dichiarate:
0,51 MB istruzioni (I), 4-way set associative
1 MB dati (D), 4-way set associative
Cache line size selezionabile 32 o 64 byte
Sono inoltre citati:
Politica di rimpiazzo quasi LRU per la instruction cache
In pratica, una L1 di queste dimensioni riduce in modo significativo l’accesso alla memoria principale e migliora la prevedibilità su carichi server, mentre associatività e politiche di rimpiazzo limitano conflitti e thrashing su pattern meno regolari.
Memoria e bus di sistema: Runway 125 MHZ, 64 bit, DDR, ~2 GB/s peak
Il collegamento sistema/memoria è basato su Runway, con parametri:
125 MHZ, 64 bit, DDR
Banda di picco indicativa ~2 GB/s
Implicazione pratica: il bus punta a mantenere alimentata la CPU in scenari dove la L1 non basta (dataset grandi, I/O intenso, workload multiutente), riducendo i tempi di attesa nelle pipeline di load/store.
È inoltre indicato il supporto fino a 1 TB di memoria fisicamente indirizzabile, coerente con una collocazione “enterprise”.
Estensioni e compatibilità: MAX-2 e bi-endian
MAX-2 multimedia extensions
Sono presenti estensioni MAX-2 per applicazioni multimediali, con esempio tipico decodifica MPEG. In pratica, si tratta di istruzioni/percorsi pensati per operazioni vettoriali o pattern ripetitivi (media processing), riducendo carico e cicli rispetto a routine scalar pure.
Bi-endian support
Il supporto bi-endian consente di operare in modalità little-endian o big-endian, utile in ambienti eterogenei, migrazioni e compatibilità con software e periferiche che assumono un endian specifico.
Frequenza e alimentazione: fino a ~550 MHZ a 2,0 V
È indicata una frequenza fino a circa 550 MHZ con 2,0 V di core voltage. In pratica, il raggiungimento di tali frequenze dipende anche dal design termico e dalla piattaforma (scheda, alimentazione, chassis), oltre che dallo stepping specifico.
Sistemi di impiego
La CPU/piattaforma PA-8600 (Landshark) viene indicata come usata in:
A400-5X
B2000, B2600
C3600
J5600, J6000, J7600
L1000-5X, L2000-5X
L1500-5X, L3000-5X
N4000-5X
V2600
Superdome
Stratus Continuum 439, 449, 651-2, 1251-2, 1252-2 (piattaforme Stratus Technologies)
Schizzo dei collegamenti più importanti
piattaforma server/workstation (RAM, I/O, backplane) ┌──────────────────────────────────────────────────────────┐ │ controller di sistema + memoria + I/O │ │ RAM (fino a 1 TB), storage, rete, interrupt │ └───────────────────────────────┬──────────────────────────┘ │ Runway bus 64 bit DDR │ 125 MHZ ~2 GB/s peak ▼ ┌─────────────────────────────┐ │ HP 3AA1-1106 │ │ “Landshark” │ │ PA-8600 v2.0 64 bit │ │ L1 I 0,51 MB + D 1 MB │ └─────────────┬───────────────┘ │ ├────────► pipeline load/store (2 complete) └────────► unità intere e floating point (10 FU)
Tabella 1 – Dati di identificazione e specifiche
| Caratteristica | Valore indicativo |
|---|---|
| Dispositivo | HP 3AA1-1106 |
| Codename | Landshark |
| Famiglia / piattaforma | PA-8600 (versione 2.0) |
| Architettura | 64 bit |
| Frequenza indicata | Fino a ~550 MHZ |
| Tensione core indicata | 2,0 V |
| Superscalare | 4-way |
| Unità funzionali | 10 (2 integer ALU, 2 shift/merge, 2 load/store, 2 FP mul/acc, 2 FP div/sqrt) |
| TLB | 160 entry fully-associative dual-ported |
| BTAC | 32 entry |
| BHT | 2048 entry |
| Branch prediction | Modalità dinamica e statica |
| L1 on-chip | I 0,51 MB 4-way + D 1 MB 4-way |
| Cache line | 32 o 64 byte |
| Instruction queue / reorder buffer | 56 entry |
| Memoria fisica supportata | Fino a 1 TB |
| Bus sistema/memoria | Runway 125 MHZ, 64 bit, DDR, ~2 GB/s peak |
| Estensioni | MAX-2, bi-endian |
Tabella 2 – Aspetti operativi e progettuali
| Aspetto | Significato pratico |
|---|---|
| 4-way superscalare + molte FU | Maggiore throughput quando il codice espone parallelismo e dipendenze gestibili |
| 2 load/store pipeline + 2 address adders | Migliore capacità di alimentare la CPU con dati e indirizzi, riducendo stalli |
| TLB 160 fully-associative dual-ported | Riduce miss di traduzione e penalità su working set grandi |
| BTAC/BHT + predizione mista | Migliora controllo di flusso e limita bolle da branch su pipeline profonde |
| L1 I 0,51 MB + D 1 MB | Riduce accessi a memoria principale e aumenta prevedibilità su carichi server |
| Cache line 32/64 byte | Permette tuning tra latenza e sfruttamento di locality a seconda del workload |
| Quasi LRU su I-cache | Riduce conflitti e rimpiazzi “sfavorevoli” su pattern di fetch non banali |
| Runway DDR ~2 GB/s | Aumenta banda verso memoria, utile quando la L1 non contiene il working set |
| MAX-2 + bi-endian | Accelera media processing e facilita integrazione/compatibilità tra ambienti diversi |
| Frequenza fino a ~550 MHZ @ 2,0 V | Target prestazionale alto, con dipendenza da alimentazione e termica della piattaforma |
