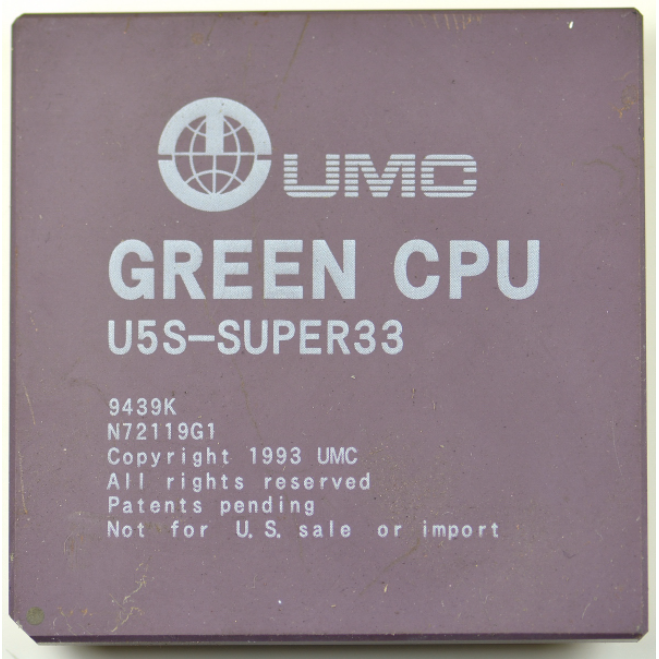

UMC U5S-SUPER33

La UMC U5S-SUPER33 è una CPU di classe 486 introdotta sul mercato nel 1993 da United Microelectronics Corporation (UMC). È descritta come un 486 “veloce” con consumo ridotto rispetto alle CPU Intel della stessa epoca, quindi pensata per offrire un buon compromesso tra prestazioni e dissipazione su piattaforme 486 standard.

In pratica, è un processore destinato a motherboard 486 dove conta la compatibilità x86, con caratteristiche tecniche tipiche del periodo: 33 MHZ di clock, alimentazione 5 V, processo 0,6 micron e una cache L1 da 8K.

Contesto (1993): perché un 486 “alternativo” aveva senso

Nel 1993 il mercato 486 era molto competitivo: per i produttori di PC e per gli assemblatori, un processore compatibile 486 con buone prestazioni e un profilo energetico migliore poteva significare:

• costi inferiori a parità di piattaforma

• maggiore flessibilità su dissipazione e layout

• possibilità di proporre sistemi “value” senza sacrificare troppo la reattività

Clock: 33 MHZ

Clock: 33 MHZ
La frequenza di 33 MHZ è uno speed grade tipico per piattaforme 486 entry/mid-range. In pratica:

• prestazioni e reattività dipendono molto anche da chipset e RAM

• su sistemi con cache esterna ben dimensionata, l’esperienza reale migliora più di quanto suggerisca il solo clock

• la stabilità a 33 MHZ è generalmente più semplice da garantire su schede 5 V rispetto a frequenze più spinte

Alimentazione: 5 V

Voltaggio: 5 V
L’alimentazione 5 V è coerente con molte motherboard 486 dell’epoca. Operativamente:

• semplifica l’integrazione su piattaforme “legacy” (meno complessità di regolazione)

• richiede attenzione alla dissipazione complessiva di sistema, soprattutto in case poco ventilati

• rende più immediato il confronto con molte CPU Intel 486 5 V contemporanee

Processo: 0,6 micron

Micron: 0,6
Un processo 0,6 µm rappresenta una generazione produttiva tipica dei primi 486 e delle loro varianti compatibili. In pratica:

• limita la densità e le frequenze massime raggiungibili rispetto a nodi più avanzati

• influenza consumi e temperatura, motivo per cui l’ottimizzazione “low power” è un punto di marketing/posizionamento importante

Cache L1: 8K

Cache L1: 8K
La cache L1 da 8K è un parametro chiave per un 486: riduce accessi a memoria principale su working set piccoli/medi e migliora la reattività su codice e dati frequentemente riutilizzati. In pratica:

• aiuta molto su carichi “desktop” dell’epoca (DOS/Windows, utility, applicazioni leggere)

• la resa finale resta legata al resto della piattaforma: cache esterna (L2 su motherboard), timings della RAM e chipset

Impatto pratico: prestazioni vs consumo

La descrizione “veloce e con consumo ridotto” rispetto alle CPU Intel va letta come un posizionamento in cui:

• a parità di clock (33 MHZ), la CPU punta a offrire buone prestazioni percepite

• il consumo ridotto può tradursi in dissipazione più semplice, maggiore affidabilità termica e possibilità di usare soluzioni di raffreddamento meno aggressive

Su piattaforme 486, questo può essere un vantaggio concreto, perché la qualità del raffreddamento e la stabilità elettrica incidono molto sul funzionamento nel lungo periodo.

Schizzo dei collegamenti più importanti

                 chipset 486 + RAM + I/O (motherboard)
        ┌──────────────────────────────────────────────────────────┐
        │  controller memoria, BIOS/ROM, cache esterna (L2), I/O     │
        │  bus periferiche (ISA/VLB a seconda del sistema)           │
        └───────────────────────────────┬──────────────────────────┘
                                        │
                                        ▼
                           ┌─────────────────────────────┐
                           │      UMC U5S-SUPER33         │
                           │   CPU classe 486 @ 33 MHZ     │
                           │   5 V, 0,6 µm, L1 8K          │
                           └─────────────┬───────────────┘
                                         │
                                         ├────────► RAM/ROM (via chipset)
                                         └────────► I/O (bus periferiche)

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali
