DEC 284J 2164-BB – CPU del sistema Alpha AXP (RISC 64 bit) successore del VAX

Definizione

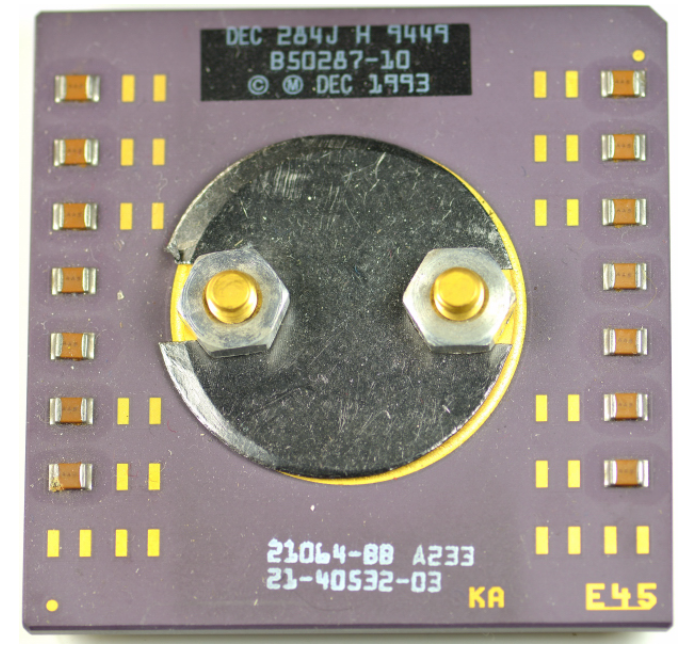

Il DEC 284J 2164-BB è identificato come la CPU impiegata nei sistemi Alpha della Digital Equipment Corporation, noti anche come Alpha AXP. L’Alpha AXP è una piattaforma RISC a 64 bit progettata per succedere alla linea VAX, sostituendo un ecosistema CISC a 32 bit con un’architettura più moderna, orientata a prestazioni elevate e scalabilità in ambito workstation e server.

Dal punto di vista pratico, “Alpha” va inteso come architettura e come famiglia di microprocessori: il codice DEC 284J 2164-BB è un’identificazione di componente che si colloca nel contesto di quel mondo, dove la CPU è al centro di una piattaforma completa (chipset, memoria, I/O, firmware) pensata per carichi professionali.

Alpha AXP: RISC 64 bit e cambio di paradigma rispetto a VAX

Il passaggio da VAX ad Alpha AXP comporta alcuni aspetti chiave, rilevanti a livello progettuale e software:

• ISA RISC a 64 bit: registri, indirizzi e operazioni sono nativamente orientati al 64 bit, con un modello adatto a grandi spazi di indirizzamento e calcolo ad alte prestazioni.

• Obiettivo di sostituzione del VAX: Alpha nasce esplicitamente per prendere il posto della piattaforma VAX, mantenendo continuità industriale (sistemi, strumenti, software enterprise) ma cambiando architettura.

Sistemi operativi: VMS e UNIX, ma anche Linux, BSD e Windows NT

La piattaforma Alpha è stata supportata da più sistemi operativi, con una netta vocazione professionale:

• VMS (in ambito Alpha spesso indicato come OpenVMS AXP).

• UNIX nell’ecosistema DEC/Alpha (famiglie come OSF/1 AXP e successive denominazioni commerciali).

• LINUX (diverse distribuzioni hanno avuto porting e supporto storico su Alpha).

• BSD UNIX (porting storici su più rami BSD).

• In ambito Microsoft: Windows NT, con supporto interrotto dopo NT 4.0 (tema rilevante perché testimonia l’esistenza di un porting “mainstream” su architettura non x86 in quell’epoca).

Ruolo del componente in un sistema Alpha: cosa significa “essere la CPU”

Quando un componente è indicato come “la CPU del sistema Alpha”, dal punto di vista pratico significa che:

• la CPU definisce l’ISA e quindi il vincolo principale per software, toolchain e compatibilità binaria;

• la piattaforma richiede firmware, chipset e I/O coerenti (tipicamente server/workstation, non embedded minimale);

• la compatibilità applicativa dipende dalla disponibilità del sistema operativo e dall’ecosistema di compilatori e librerie, più che dal solo hardware.

Schizzo dei collegamenti più importanti

                 bus / interconnessione di sistema + controllo piattaforma
        ┌──────────────────────────────────────────────────────────┐
        │        controller di sistema / chipset (memoria + I/O)    │
        │   arbitraggio, bridge, interrupt, DMA, interfacce di bus  │
        └───────────────────────────────┬──────────────────────────┘
                                        │
                                        ▼
                           ┌─────────────────────────────┐
                           │        DEC 284J 2164-BB      │
                           │     CPU per sistemi Alpha    │
                           │     architettura RISC 64 bit  │
                           └─────────────┬───────────────┘
                                         │
                                         ├────────► RAM (sottosistema memoria di piattaforma)
                                         └────────► I/O (storage, rete, console, bus di espansione)

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali

Caratteristiche :

Frequenza : 233 MHz

Data bus : 64 bit

Cache 8k + 8k

AIM Rating/User Load : 119.3/902

TPS : 186

SPECint92 : 130.2

SPECfp92 : 187.2

SPECrate_int92 : 3,137

SPECrate_fp92 : 4,417

LINPACK 1000 X 1000 (DP MFLOPS) : 148,3

mAX MEMORY : 1 GB

Max Disk : 8.4 GB / 199 GB

Max I/O Bandwith : 100 MB/s

I/O Support max : 6 TURBO Channel slots, 14 Fast SCSI-2, Ethernet, FDDI, ISDN, VME

Cluster Support : Ethernet, FDDI

Operating Systems  : DEC OSF/1 AXP, OpenVMS AXP
