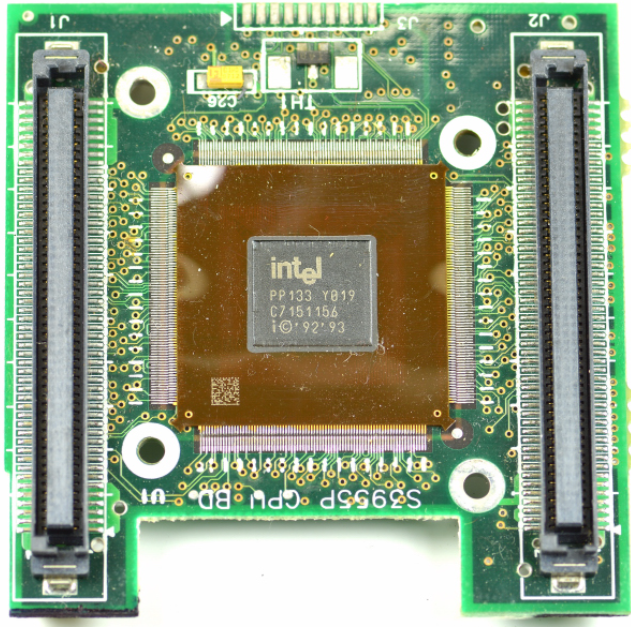

Intel PP133 – CPU Pentium 133 MHZ in TCP (Tape Carrier Package) per motherboard di notebook, con bus 64 bit e cache L1 16K + 16K

Intel PP133 è una CPU Intel della classe Pentium 133 MHZ progettata in un formato di montaggio TCP (Tape Carrier Package), pensato per essere inserito nelle motherboard dei computer portatili. Il TCP è un tipo di packaging orientato a ridurre ingombri e altezza del componente, facilitando l’integrazione in chassis sottili e con vincoli meccanici più severi rispetto ai desktop.

In pratica, PP133 combina una CPU x86 con cache L1 split e un’interfaccia di bus ampia, ma in una soluzione fisica adatta a notebook dove densità, dissipazione e routing su scheda sono aspetti centrali.

Packaging: TCP (Tape Carrier Package) e significato per notebook

Il Tape Carrier Package è un formato che privilegia:

• Profilo basso e ingombro ridotto per design portatili.

• Connessioni adatte a montaggio su motherboard con vincoli di spazio.

• Integrazione più “industriale” rispetto a package PGA socketed, con vantaggi in robustezza meccanica e densità.

Operativamente, il TCP influenza anche il design termico: la superficie di contatto e la modalità di dissipazione (heatsink plate, spreader, airflow) devono essere coerenti con un package piatto e spesso più vicino alla scheda.

Frequenze: 133 MHZ core e 66 MHZ di board

Frequenza: 133 MHZ
La CPU opera a 133 MHZ, valore tipico della generazione Pentium mobile di metà anni 90.

Frequenza board: 66 MHZ
La frequenza di scheda 66 MHZ indica il clock del bus di piattaforma. In pratica, la CPU raggiunge 133 MHZ tramite un moltiplicatore interno.

Clock: 2×
La dicitura 2× conferma un rapporto moltiplicatore 2:1 tra clock di scheda e clock del core (66 → 133). Questo schema consente di aumentare prestazioni del core senza richiedere che chipset e memoria lavorino alla stessa frequenza elevata.

Cache: 16K + 16K (L1 split)

La cache indicata come 16 + 16 K è una cache L1 “split”:

• 16K per istruzioni.

• 16K per dati.

In pratica, questa separazione riduce la contesa tra fetch del codice e accessi ai dati, migliorando la fluidità su carichi misti (tipici dei sistemi operativi desktop dell’epoca e delle applicazioni office).

Bus: 64 bit e impatto di banda

Bus: 64 bit
Un bus dati a 64 bit aumenta il potenziale di banda tra CPU e chipset/memoria rispetto a soluzioni a bus più stretto. Operativamente:

• migliora trasferimenti burst e riempimento cache

• la prestazione reale resta vincolata a chipset, RAM e latenze della piattaforma notebook

Tecnologia di integrazione: transistor, processo e tensione

Transistor: 3,3 milioni
Un conteggio di circa 3,3 milioni di transistor è coerente con CPU Pentium della prima generazione con FPU integrata e cache L1.

Micron: 0,35u
Il processo 0,35 µm colloca questa CPU in una fase tecnologica dove frequenza e consumi sono gestiti con compromessi importanti tra prestazioni e dissipazione.

Voltaggio: 2,9 Volt
La tensione core di 2,9 V è tipica di molte implementazioni Pentium di quel periodo. In pratica, tensione e processo definiscono la finestra termica e i requisiti di regolazione su motherboard (VRM e power management del notebook).

Schizzo dei collegamenti più importanti

                 bus di scheda 66 MHZ + chipset notebook (RAM/I-O)
        ┌──────────────────────────────────────────────────────────┐
        │          motherboard notebook + chipset                   │
        │   RAM, BIOS/ROM, I/O, controller storage, power mgmt      │
        └───────────────────────────────┬──────────────────────────┘
                                        │ bus dati 64 bit
                                        ▼
                           ┌─────────────────────────────┐
                           │          Intel PP133         │
                           │   TCP package (notebook)     │
                           │   core 133 MHZ (2× su 66)     │
                           │   L1 16K I + 16K D            │
                           └─────────────┬───────────────┘
                                         │
                                         ├────────► RAM (tramite chipset)
                                         └────────► I/O (storage/video/rete tramite piattaforma)
