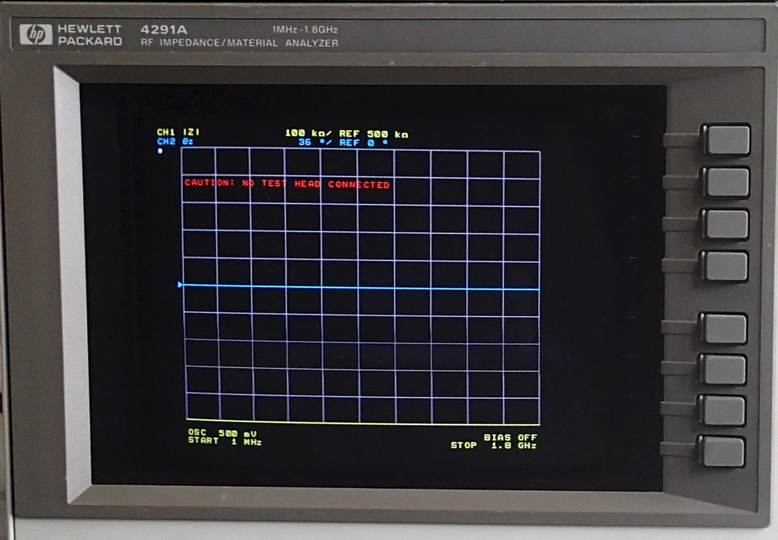

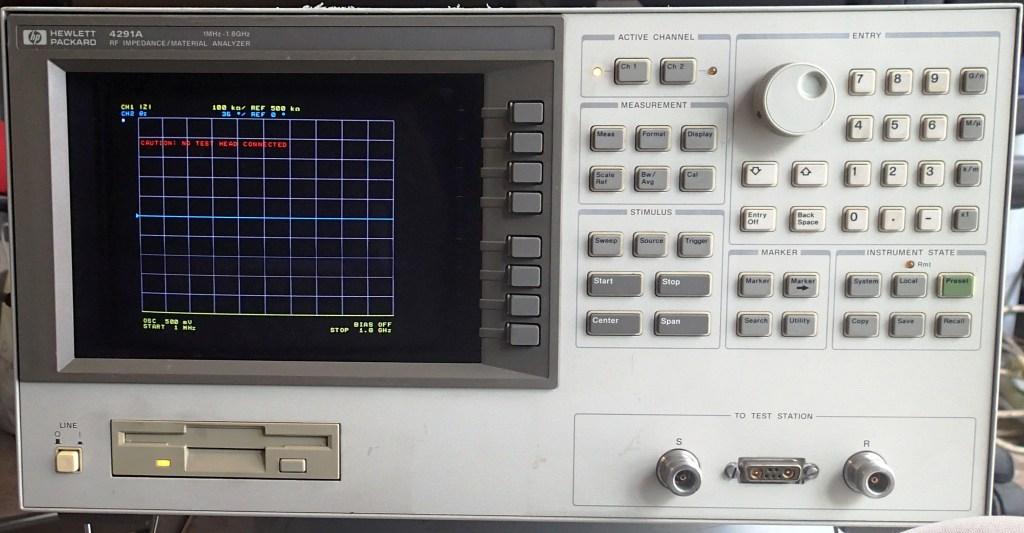

HP 4291A - RF Impedance/Material Analyzer

Operating frequency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 MHz to 1.8 GHz

Frequency resolution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 mHz

Precision frequency reference (Option 1D5)

Accuracy

@ 0°C to 40°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < ±1 ppm

Source Characteristics

OSC level

Voltage range

@ 1 MHz  Frequency  1 GHz (When terminal is open) . . . . . . . . . . . . . . . . . . . . . 0.2 mVrms to 1 Vrms

@ 1 GHz < Frequency  1.8 GHz (When terminal is open) . . . . . . . . . . . . . . . . . . . 0.2 mVrms to 0.5 Vrms

Current range

@ 1 MHz  Frequency  1 GHz (When terminal is shorted). . . . . . . . . . . . . . . . . . . 4 μArms to 20 mArms

@ 1 GHz < Frequency  1.8 GHz (When terminal is shorted). . . . . . . . . . . . . . . . . . 4 μArms to 10 mArms

Power range

@ 1 MHz  Frequency  1 GHz (When terminating with 50 ). . . . . . . . . . . . . . . . . –67 dBm to 7 dBm

@ 1 GHz < Frequency  1.8 GHz (When terminating with 50 ) . . . . . . . . . . . . . . . –67 dBm to 1 dBm

OSC level resolution

AC voltage resolution

0.22 Vrms< VOSC  1 Vrms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 mV

70 mVrms < VOSC  220 mVrms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.5 mV

22 mVrms < VOSC  70 mVrms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2 mV

7 mVrms < VOSC  22 mVrms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.05 mV

2.2 mVrms < VOSC  7 mVrms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.02 mV

0.7 mVrms < VOSC  2.2 mVrms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.005 mV

0.2 mVrms  VOSC  0.7 mVrms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.002 mV

AC current resolution

4.4 mArms < IOSC  20 mArms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 μA

1.4 mArms < IOSC  4.4 mArms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 μA

0.44 mArms < IOSC  1.4 mArms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 μA

140 μArms < IOSC  440 μyArms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 μA

44 μArms < IOSC  140 μArms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.4 μA

14 μArms < IOSC  44 μArms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.1 μA

4 μArms  IOSC  14 μArms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.04 μA

AC power resolution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.1 dBm

OSC level accuracy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A + B + 6_[dB]Xf_[MHz] dB/1800

where,

A depends on temperature conditions as follows:

@ within referenced to 23±5°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 dB

@ other environmental temperature conditions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 dB

B depends on OSC level as follows:

@ VOSC ≥ 250 mVrms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 dB

(IOSC ≥ 5 mArms )

(POSC ≥ –5 dBm)

@ 250 mVrms > VOSC ≥ 2.5 mVrms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 dB

(5 mArms > IOSC ≥ 50 μArms)

(–5 dBm > POSC ≥ –45 dBm)

@ other OSC level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 dB

Definition of OSC level

• Voltage level: 2 x voltage level across the 50 Ohm  which is connected to the output terminal (This level is approximately equal to the level when a terminal is open.)

• Current level: 2 x  current level through the 50 Ohm which is connected to the output terminal (This level is approximately equal to the level when a terminal is shorted.)

• Power level: when terminating with 50 Ohm

OSC level accuracy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/2 of specification value (typical)

Connector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . APC-7

Output impedance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . 50 Ohm (Nominal value)

DC bias (Option 001)

DC voltage level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 to ±40V

DC current level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 μA to 100 mA and –20 μA to –100 mA

DC level resolution . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . ............................. . . . . . . 1 mV, 20 μA

DC level accuracy

@ 23±5°C

Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . 0.1 % + 4 mV + (Idc [mA] x 5 [Ohm]) mV

Current. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . 0.5 % + 30 μA + (Vdc [V] /10 [kOhm]) mA

@ 8 to 18°C and 28 to 38°C

Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2 % + 8 mV + (Idc [mA] x 10 [Ohm]) mV

Current . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 1 % + 60 μA + (Vdc [v] /5 [kOhm]) mA

@ 0 to 8°0C and 38 to 40°C

Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . 0.3 % + 12 mV + (Idc [mA] x 15 [Ohm]) mV

Current . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . 1.5 % + 90 μA + (Vdc [V] x 3/10 [kOhm]) mA

Documentation:

https://www.testequipmentdepot.com/usedequipment/pdf/4291A.pdf
