RTL-SDR V3 installazione facile e programmi

La chiavetta RTL-SDR V3 è un dispositivo SDR basato sui chip RTL2832U e R820T2/R860, progettato per ricevere e decodificare segnali radio su un'ampia gamma di frequenze. Inizialmente concepita come ricevitore DVB-T (televisione digitale terrestre), è stata modificata per diventare un ricevitore SDR, rendendola uno strumento versatile per l'ascolto e l'analisi di segnali radio.

Specifiche Tecniche

1. Gamma di Frequenza Supportata:

   • Modalità Diretta HF: 500 kHz - 24 MHz.
   • Modalità Normale VHF/UHF: 25 MHz - 1,75 GHz.

2. Precisione del TCXO (Oscillatore a Cristallo):

   • TCXO con tolleranza di ±1 PPM, garantendo stabilità di frequenza anche in condizioni termiche variabili.

3. Connessioni:

   • Connettore SMA femmina per antenne.
   • Porta USB 2.0 per il collegamento al computer.

4. Circuito Bias-T:

   • Circuito Bias-T integrato (abilitabile via software) per alimentare antenne attive o preamplificatori.

5. Dimensioni:

   • Compatto e portatile, ideale per l'uso sul campo.

Funzionalità

1. Modalità diretta HF:

   • Permette la ricezione di onde corte senza bisogno di modifiche hardware. Per ascoltare bande amatoriali, radiodiffusione e segnali di emergenza nelle frequenze inferiori ai 30 MHz.

2. Bias-T attivabile:

   • Fornisce alimentazione a preamplificatori o antenne attive senza la necessità di alimentatori esterni.

3. Supporto software:

   • Compatibile con una vasta gamma di software SDR per Windows, macOS, Linux e Android.

4. Riduzione dei segnali spuri:

   • Miglioramenti hardware riducono alcune interferenze e armoniche indesiderate.

5. Supporto multibanda:

   • Copertura continua dalle frequenze basse (HF) fino alle microonde (1,75 GHz).

Applicazioni Principali

1. Radioascolto generale:

   • Ricezione di stazioni AM/FM, SSB (banda laterale singola) e modulazioni digitali. Controlla la legislazione per sapere se l'ascolto in certe bande di frequenza è consentito.

2. Monitoraggio ADS-B:

   • Tracciamento di aeromobili in tempo reale tramite i segnali ADS-B.

3. Decodifica segnali digitali:

   • Analisi di protocolli come ACARS (messaggi aeronautici), AIS (navigazione marittima), DMR, P25, TETRA e altro.

4. Radioastronomia amatoriale:

   • Osservazione di segnali provenienti da fenomeni astronomici (ad esempio, meteore e pulsar).

5. Monitoraggio delle frequenze di sicurezza:

   • Ascolto di bande aeronautiche, marittime e delle comunicazioni di emergenza.

6. Analisi dello spettro:

   • Utilizzo come analizzatore di spettro portatile per osservare il comportamento dei segnali.

Software Compatibili

1. Windows:

   • SDR# (SDRSharp): Interfaccia user-friendly per ascolto e analisi.
   • HDSDR: Software flessibile per la ricezione e registrazione dei segnali.
   • SDR-Console: Perfetto per utenti avanzati.

2. Linux e macOS:

   • GQRX: Ottimo per chi utilizza Linux o macOS.
   • GNU Radio: Per l’elaborazione avanzata del segnale.

3. Android:

   • SDR Touch: Permette l'utilizzo con smartphone e tablet tramite un adattatore OTG.

4. Software dedicato:

   • Dump1090: Monitoraggio ADS-B per il tracciamento degli aerei.
   • AISDeco: Decodifica segnali AIS per il tracciamento navale.

Come Iniziare con l'RTL-SDR V3

• Installazione del software:

  • Prima di collegare la chiavetta RTL-SDR V3 devi controllare che sia installato Microsoft .NET 8.0 x86 Desktop Runtime che puoi scaricare qui: https://dotnet.microsoft.com/en-us/download/dotnet/thank-you/runtime-desktop-8.0.6-windows-x86-installer

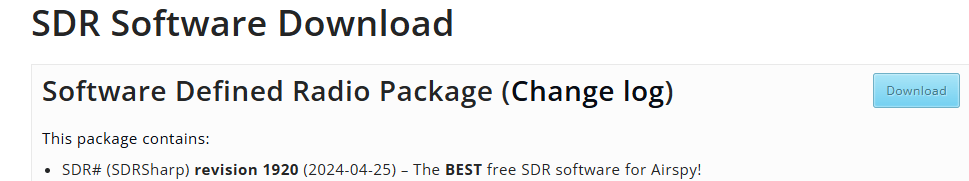

  •  Scaricare sdrsharp-x86.zip dal sito  www.airspy.com

• Decomprimere il file sdrsharp-x86.zip in qualsiasi cartella (il nome può essere sdrsharp) ma non eseguire il programma direttamente dall'interno del file .zip e non estrarlo nella directory Programmi di Windows.

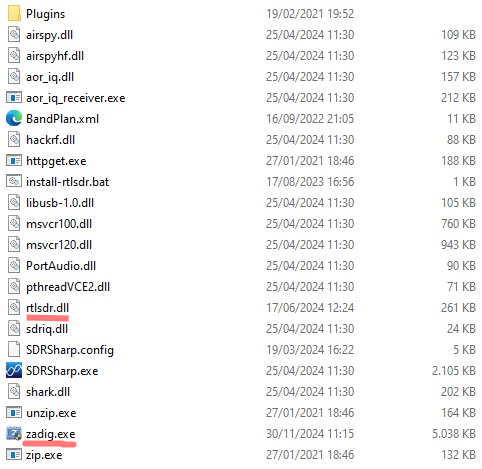

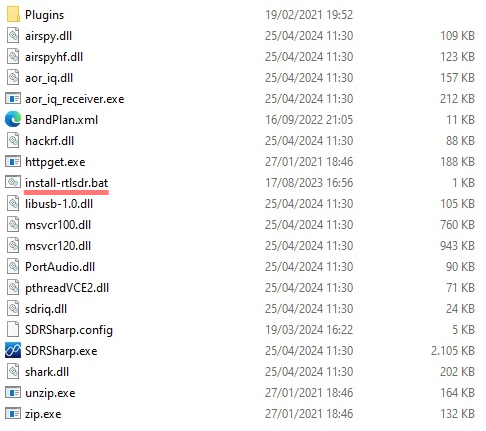

• Doppio click su install-rtlsdr.bat e, nella finestra con sfondo nero, premere un tasto quando il programma lo richiede per completare l'installazione. La finestra con schermo nero scompare. Controlla che i file rtlsdr.dll e zadig.exe siano stati scaricati nella directory sdrsharp.

Se zadig.exe non c'è:

• Scaricare il programma Zadig

 Zadig - USB driver installation made easy

Zadig è un'applicazione per Windows che installa driver USB generici come WinUSB, libusb-win32/libusb-1.0.dll o libusbK, necessari per una vasta gamma di dispositivi USB per comunicare con Windows. È particolarmente utile per RTL-SDR perché i driver standard non supportano questo dispositivo. Scarica Zadig dal sito ufficiale e avvia l'applicazione.

Apri Zadig e seleziona il dispositivo RTL-SDR

Zadig, una volta avviato cliccando su Zadig.exe, dovrebbe rilevare automaticamente il dongle RTL-SDR. Apri l'elenco a tendina all'interno dell'interfaccia di Zadig e seleziona il dispositivo elencato come "Bulk-In, Interface (Interface 0)" o un nome simile. Se il dispositivo non appare nell'elenco:

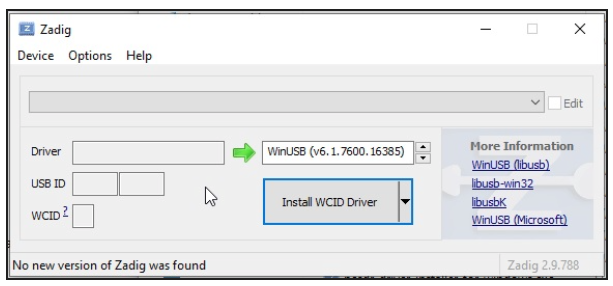

• Controlla le tue connessioni e assicurati che il dongle sia inserito correttamente. Se il dispositivo non compare nel menu a tendina, procedi con l'installazione, purché compaia "Install WCID Driver"
• Se sono presenti più chiavette ripeti l'operazione per ogni chiavetta.

• Installa i Driver WinUSB

  Con il dispositivo selezionato, procedi all'installazione dei driver WinUSB cliccando su "Install Driver". Questa azione sostituisce eventuali driver esistenti che il dongle potrebbe utilizzare con altri compatibili con le operazioni RTL-SDR. Questo passaggio è essenziale in quanto garantisce che il software rtl1090 o qualsiasi altro software SDR possa comunicare efficacemente con il dongle.

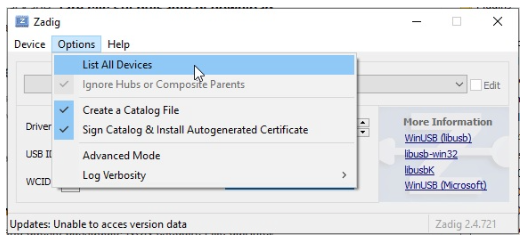

Click Options>List All Devices

Dal l'elenco in discesa possono comparire diversi devices, ma controlla che nella casella USB ID sia selezionato Bulk-In, Interface (Interface 0) o  RTL2832UHIDIR o RTL2832U o Blog V4 e che nella casella USB ID vi sia la chiavetta selezionata: 0BDA 2838 00.

Controlla che nella casella indicata dalla freccia verde sia presente WinUSB, mentre la casella a sinistra non è importante. Click su Replace/Install Driver. L'operazione può durare qualche minuto e nel frattempo compare : Installing Driver. Quando compare "The driver was installed successfully" click su Close e chiudere la finestra di Zadig.

Questa procedura deve essere ripetuta se si aggiunge una nuova chiavetta o se si cambia la chiavetta.

Quindi:

• Collega un'antenna un’antenna adatta per la banda di frequenza che intendi ascoltare.

• Nella cartella sdrsharp click con il tasto destro del mouse su zadig.exe e seleziona "Esegui come amministratore"

Click Options>List All Devices

Dal l'elenco in discesa possono comparire diversi devices, ma controlla che nella casella USB ID sia selezionato Bulk-In, Interface (Interface 0) o  RTL2832UHIDIR o RTL2832U o Blog V4 e che nella casella USB ID vi sia la chiavetta selezionata: 0BDA 2838 00.

Controlla che nella casella indicata dalla freccia verde sia presente WinUSB, mentre la casella a sinistra non è importante. Click su Replace/Install Driver. L'operazione può durare qualche minuto e nel frattempo compare : Installing Driver. Quando compare "The driver was installed successfully" click su Close e chiudere la finestra di Zadig.

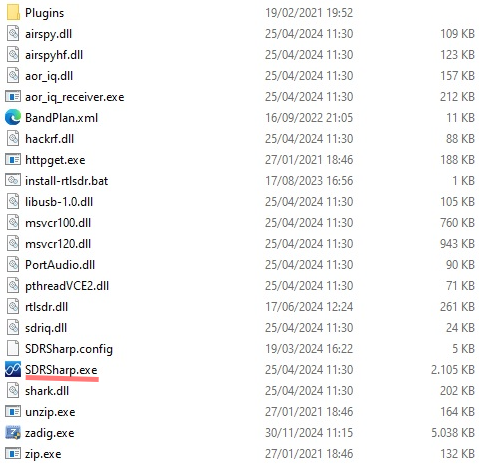

• Click SDRSharp.exe oppure su qualsiasi .exe che inizia con Sharp, esempio, nelle nuove versioni: SDRSharp.dotnet8.exe

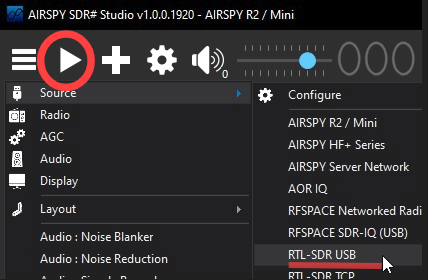

Dal menu a tendina in alto a sinistra con le tre righe orizzontali selezionare Source,  click su RTL-SDR USB e, per ascoltare, click sull'icona Play, la seconda icona in alto a sinistra.

La Guida per l'utente di RTL-SDR V3 si trova QUI

Accessori consigliati

1. Antenne:

   • Wideband Antenna: Per coprire un’ampia gamma di frequenze.
   • Loop Antenna: Ideale per segnali HF.
   • Discone Antenna: Per segnali VHF/UHF.

2. Preamplificatori:

   • Migliorano la sensibilità su bande specifiche.

3. Filtri:

   • Band-pass Filter: Per ridurre interferenze su bande specifiche.
   • Notch Filter: Per eliminare frequenze indesiderate come le stazioni FM.

Vantaggi

1. Costo accessibile:
   Ottimo rapporto qualità-prezzo per principianti e professionisti.

2. Versatilità:
   Supporta una vasta gamma di applicazioni, dall’ascolto alla decodifica dei segnali.

3. Compatibilità software:
   Funziona con quasi tutti i software SDR disponibili.

4. Portabilità:
   Piccolo e leggero, perfetto per uso in mobilità.

Limitazioni

1. Riscaldamento:
   Durante l'uso prolungato, la chiavetta può surriscaldarsi.

2. Gamma dinamica limitata:
   Non offre la precisione di strumenti SDR di fascia alta.

3. Antenne necessarie:
   La qualità della ricezione dipende molto dall’antenna utilizzata.

Per ulteriori dettagli, guide e risorse, visita il sito ufficiale RTL-SDR.
