Bruel & Kjaer - 2607 Measuring Amplifier

Amplificazione LF 2-200.000 Hz, ingresso da 3 mV a 300 V commutabile in 11 passi.

Ingresso per preamplificatore aggiuntivo (convertitore di impedenza / follower del catodo) per utilizzare le capsule del microfono a condensatore B + K.

Passabanda commutabile 22,5 Hz ... 22,5 kHz.

Filtri di pesatura commutabili A, B, C e D per misure di livello sonoro.

Commutatore bobina mobile con multi-display (lineare, logaritmico, a impulsi, RMS, picco) commutabile.

Oltre le misure di RMS, impulsive e il blocco dell'indice, può misurare i valori di picco positivo e negativo, permettendo misure di segnali di durata molto corta; il tempo di risposta del rettificatore è di 20/LIS. Il tempo di caduta è regolabile da 0, 1 a 300 s, permettendo quindi misure di rumore in banda stretta. Il rettificatore ha inoltre l'ammortizzamento lento e veloce dello strumento, per misure di livello sonoro.

Lo strumento può essere commutato su lettura lineare o logaritmica, e permette la lettura del valore efficace di segnali con valore di cresta fino a 5. L'uscita ha una dinamica di 60dB in posizione RMS, con fattore di cresta 1,4. Dinamica 50 dB con fattore di cresta 5 in posizione picco. Il filtro passabanda 1 61 7 è l'ideale per l'uso con questo amplificatore. Modello A , B o C.

Se usato con il 1617 Filtro ad ottave e terzi di ottava, permette la misura di segnali caotici con il controllo dell'errore di misura. II controllo B T è mantenuto costante tramite un programma interno al 1617. Modello A, B o C.

Il 2607 è l'ideale per l'uso abbinato a 1618 Filtro ad ottave e terzi di ottava,. Tipo A , B o C.

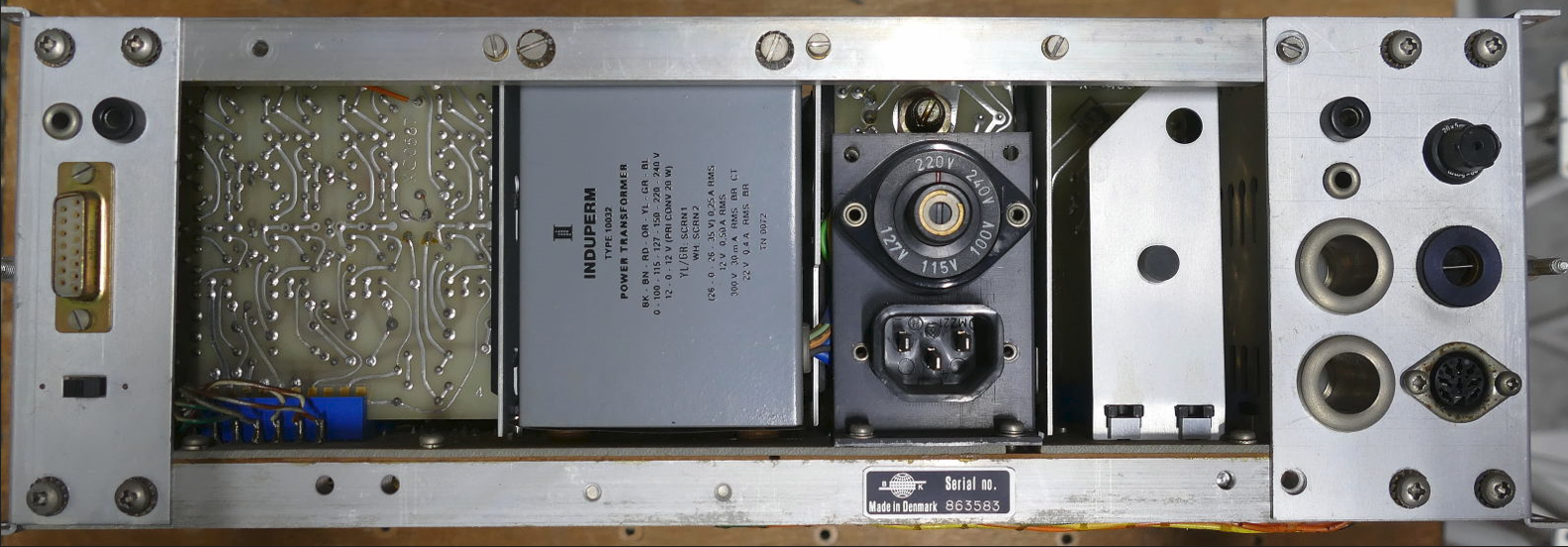

Nell'ultima versione la parte posteriore è stata ridisegnata:

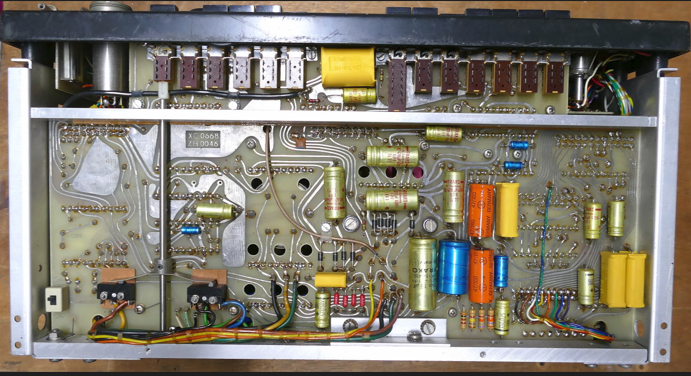

Queste le schede presenti all'interno che si possono estrarre, riparare o sostituire:
