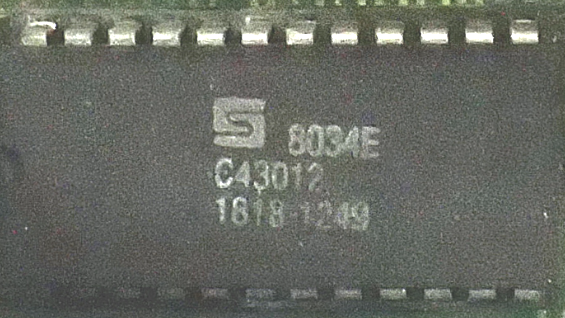

Synertec C43012 (HP 1818-1249) – ROM in coppia con C43013

Definizione

Il Synertec C43012 è una ROM (memoria di sola lettura) utilizzata come componente di firmware in sistemi HP, progettata per lavorare in coppia con il Synertec C43013. In termini pratici, la coppia C43012/C43013 costituisce un set di memoria non volatile che il sistema legge all’avvio e durante il funzionamento per ottenere microcodice, tabelle, routine di servizio e logiche operative residenti.

Per il C43012, il numero HP associato è 1818-1249

Relazione funzionale con il C43013: perché esistono due ROM

Il fatto che il C43012 lavori insieme al C43013 indica un’architettura in cui il firmware è distribuito su due dispositivi ROM. Nelle strumentazioni e nei sistemi digitali della stessa epoca, questa scelta veniva adottata tipicamente per:

Separare il contenuto in blocchi (ad esempio “programma principale” e “supporto/diagnostica”) oppure per implementare una lettura parallela/interlacciata (ad esempio byte pari/dispari) in modo da adattarsi al bus e alle esigenze di temporizzazione del sistema.

Nel caso specifico, le informazioni disponibili confermano che il C43012 è una ROM e che opera congiuntamente al C43013, senza però rendere pubblici (nelle fonti reperite) mappa, pinout dettagliato o organizzazione interna del contenuto.

Numero HP e identificazione in distinta

In ambito HP, la sigla 1818-1249 identifica il componente C43012 nel catalogo/ricambi. Questo tipo di codifica è tipico di componenti “custom” (o selezionati) impiegati su strumenti e schede proprietarie, dove il numero HP è spesso il riferimento più utile per ricerca, sostituzione e compatibilità.

Contesto di impiego: strumentazione HP

Il C43012 risulta associato, come ROM, a strumenti HP (ad esempio viene indicato come presente su HP 5335A Universal Counter).

In un contesto di manutenzione/assistenza HP, compare inoltre la designazione C43012 in documentazione tecnica d’epoca (indicizzata come parte/IC).

Package e vincoli pratici di sostituzione

Il C43012 è indicato in package DIP 24 nelle informazioni reperite. Questo è coerente con l’uso di ROM su zoccolo o su PCB through-hole in strumenti da banco e schede logiche HP.

Dal punto di vista operativo, la sostituzione richiede attenzione a:

Compatibilità della coppia C43012/C43013 (versioni/step coerenti).

Presenza di eventuale codifica HP (numero parte) e possibili revisioni firmware.

Integrità dei socket (se presenti) e assenza di ossidazioni/contatti deboli, comuni su apparecchiature datate.

Schizzo dei collegamenti più importanti

                 bus indirizzi (A0..An) + segnali di controllo
        ┌──────────────────────────────────────────────────────┐
        │                     CPU / Controller                 │
        │                                                      │
        │  address ───────────────┬───────────────┐           │
        │  control (/CE,/OE, ecc.) ├─────┐         │           │
        └──────────────────────────┘     │         │           │
                                          ▼         ▼
                               ┌────────────────┐  ┌────────────────┐
                               │  Synertec      │  │  Synertec      │
                               │  C43012        │  │  C43013        │
                               │  ROM (HP       │  │  ROM (HP       │
                               │  1818-1249)    │  │  1818-1250)    │
                               └───────┬────────┘  └───────┬────────┘
                                       │                   │
                                       └────── data bus ───┘
                                              (D0..D7)

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali
