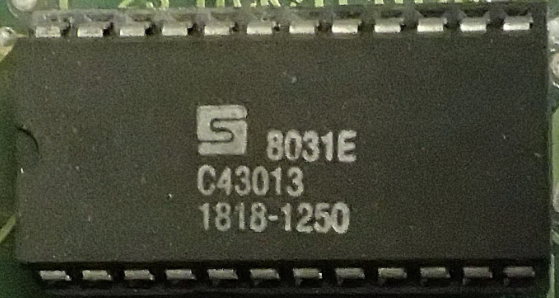

Synertec C43013 (HP 1818-1250) – ROM in coppia con C43012

Definizione

Il Synertec C43013 è una ROM (memoria di sola lettura) impiegata come componente di firmware in sistemi HP, progettata per lavorare insieme al Synertec C43012. In pratica, la coppia C43013/C43012 fornisce contenuti non volatili che il sistema legge all’avvio e durante il funzionamento, tipicamente per routine residenti, tabelle di configurazione e logiche operative interne.

Il numero parte HP associato al C43013 è 1818-1250.

Relazione funzionale con il C43012: perché due ROM

Il fatto che il C43013 “lavori insieme” al C43012 indica che il firmware è distribuito su due integrati ROM. In architetture di questa classe, le due ROM possono essere usate per:

Separazione del contenuto in blocchi (ad esempio programma principale e funzioni di supporto/diagnostica).

Organizzazione interlacciata o “a coppia” per adattarsi al bus e alle temporizzazioni del sistema (ad esempio gestione di byte pari/dispari o suddivisione logica del firmware).

Le fonti reperite confermano esplicitamente l’accoppiamento C43013 ↔ C43012 e il numero parte HP, ma non riportano una mappa memoria o un pinout completo.

Numero HP e identificazione in distinta base

In ambito assistenza/ricambi, il codice 1818-1250 è spesso il riferimento più utile per:

ricerca del componente in documentazione e magazzino ricambi,

verifica compatibilità tra revisioni/step firmware,

sostituzione corretta come coppia (C43013 + C43012) e non come singolo IC isolato.

Contesto di impiego indicato

Il C43013 risulta associato a strumentazione HP; nelle pagine oggetto consultate è collegato, come componente ROM, a una classe di strumenti fra cui viene citato l’HP 5335A Universal Counter come contesto di provenienza/categoria.

Package e vincoli pratici di sostituzione

Le pagine consultate non espongono in modo esplicito il package del C43013 (campo non compilato). In pratica, prima di ordinare o sostituire il componente conviene verificare direttamente:

serigrafia completa sul chip (sigle, eventuali date code),

formato fisico e passo pin su scheda,

presenza di zoccolo e condizioni dei contatti (ossido/allentamenti).

Schizzo dei collegamenti più importanti

                 bus indirizzi (A0..An) + segnali di controllo
        ┌──────────────────────────────────────────────────────┐
        │                     CPU / Controller                 │
        │                                                      │
        │  address ───────────────┬───────────────┐           │
        │  control (/CE,/OE, ecc.) ├─────┐         │           │
        └──────────────────────────┘     │         │           │
                                          ▼         ▼
                               ┌────────────────┐  ┌────────────────┐
                               │  Synertec      │  │  Synertec      │
                               │  C43012        │  │  C43013        │
                               │  ROM (HP       │  │  ROM (HP       │
                               │  1818-1249)    │  │  1818-1250)    │
                               └───────┬────────┘  └───────┬────────┘
                                       │                   │
                                       └────── data bus ───┘
                                              (D0..D7)

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali
