Recensione

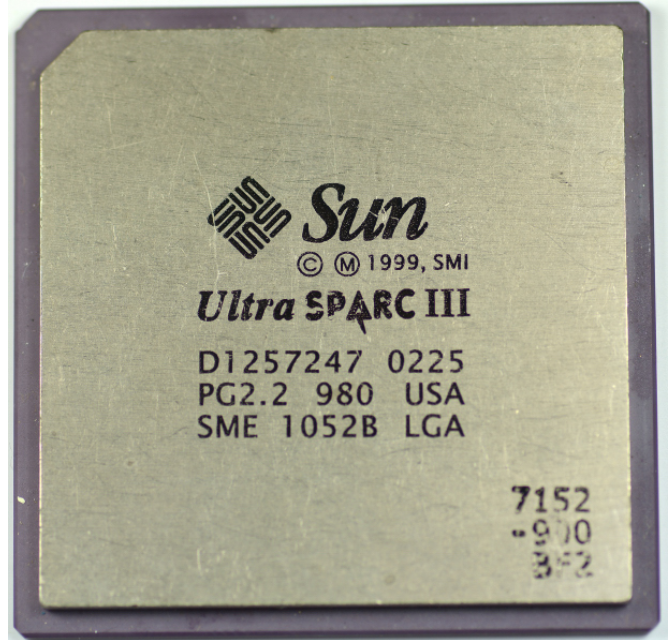

Sun UltraSPARC III

La Sun UltraSPARC III è una CPU server/workstation di Sun Microsystems basata su SPARC V9 a 64 bit, progettata per sistemi multiprocessore ad alta scalabilità. Implementa il set di istruzioni VIS per accelerare operazioni vettoriali/multimediali e integra caratteristiche avanzate di affidabilità (RAS) tipiche di piattaforme enterprise.

Dal punto di vista architetturale, la UltraSPARC III combina un’esecuzione 4-way superscalar con una pipeline a 14 stadi “non-stalling”, un sottosistema cache L1 integrato (istruzioni + dati) e una cache L2 esterna da 8 MB, oltre a un bus di sistema basato su Sun Fireplane Interconnect per supportare configurazioni con molti processori.

Architettura a 64 bit SPARC V9 e set di istruzioni VIS

64-bit open standards-based SPARC V9 con VIS Instruction Set
L’architettura SPARC V9 a 64 bit abilita addressing ampio e calcolo su registri a 64 bit, mantenendo coerenza con un ecosistema “open standards-based”. Il set VIS è pensato per accelerare operazioni tipiche di elaborazione dati vettoriale (ad esempio trasformazioni, operazioni su blocchi e pattern ripetitivi), con impatto pratico su workload selezionati.

Esecuzione 4-way superscalar e pipeline a 14 stadi

4-way superscalar
La CPU può emettere fino a quattro operazioni per ciclo (in condizioni ideali), migliorando throughput su codice con sufficiente parallelismo a livello di istruzioni.

14-stage non-stalling pipeline
Una pipeline a 14 stadi mira ad aumentare frequenze e parallelismo interno. Il concetto “non-stalling” indica una progettazione orientata a ridurre blocchi interni e a mantenere il flusso di esecuzione più continuo, con benefici pratici su carichi server dove la costanza di throughput conta quanto il picco.

Caratteristiche RAS e robustezza enterprise

Advanced RAS features
Le funzionalità RAS (affidabilità, disponibilità, serviceability) sono centrali per ambienti mission-critical: in pratica includono meccanismi di diagnosi, gestione errori e comportamento prevedibile in condizioni di fault, con l’obiettivo di ridurre downtime e semplificare manutenzione.

Scalabilità MP e interconnect Fireplane

MP scalability: architecturally designed for >1000 CPUs/system
La piattaforma è concepita per scalare in configurazioni multiprocessore molto grandi (ordine di grandezza >1000 CPU per sistema, come obiettivo architetturale). In pratica, questo richiede coerenza di protocolli, interconnessione ad alta banda e un design che minimizzi colli di bottiglia condivisi.

System bus: Sun Fireplane Interconnect
Il bus/interconnect Fireplane è l’elemento di sistema che abilita comunicazione e scalabilità tra processori e risorse di memoria/I-O, con attenzione a banda e latenza in presenza di molti socket.

Processor memory bandwidth scales with number of processors
La banda memoria cresce con il numero di processori: in pratica l’architettura punta a evitare che l’aumento di CPU saturi un singolo canale di memoria condiviso, migliorando la scalabilità reale in workload paralleli.

Integrated memory controller
Il memory controller integrato riduce dipendenza da componenti esterni per la gestione memoria e può migliorare latenza e prevedibilità degli accessi, soprattutto quando coordinato con la topologia multiprocessore.

Gerarchia cache: L1 integrata e L2 esterna da 8 MB

L1 caches: integrated instruction (32 KB) & data (64 KB)
La cache L1 è integrata e separata tra istruzioni (32 KB) e dati (64 KB), riducendo la contesa tra fetch del codice e accessi ai dati. In pratica, migliora reattività e stabilità del throughput su carichi misti.

L2 cache: 8 MB external (2 way, set-associative)
La cache L2 è esterna, con capacità 8 MB, organizzazione 2-way set-associative. In pratica, una L2 ampia riduce traffico verso memoria principale su dataset medi/grandi, con benefici su workload server (ad esempio database e servizi con working set consistente).

Frequenze di clock disponibili

Clock frequencies: 900 MHZ, 1050 MHZ e 1.2 GHZ
La serie è indicata con frequenze 900 MHZ, 1050 MHZ e 1,2 GHZ. In pratica, lo speed grade determina il compromesso tra prestazioni e vincoli termici/di piattaforma, mantenendo la stessa base architetturale.

Schizzo dei collegamenti più importanti

                 interconnect di sistema (Sun Fireplane) + memoria/I-O
        ┌──────────────────────────────────────────────────────────┐
        │        fabric / backplane Fireplane + risorse di sistema   │
        │        memoria, I/O, coerenza e routing multiprocessore    │
        └───────────────────────────────┬──────────────────────────┘
                                        │
                                        ▼
                           ┌─────────────────────────────┐
                           │        Sun UltraSPARC III     │
                           │  SPARC V9 64 bit + VIS         │
                           │  4-way superscalar             │
                           │  pipeline 14 stadi             │
                           │  L1 32 KB I + 64 KB D          │
                           │  L2 esterna 8 MB (2-way)       │
                           │  memory controller integrato   │
                           └─────────────┬───────────────┘
                                         │
                                         ├────────► memoria (banda scalabile con CPU)
                                         └────────► altri socket via Fireplane (MP)

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali
