Recensione

AMD AM9080 – microprocessore 8 bit compatibile 8080A, tecnologia NMOS e clock tipico 2 MHZ

Definizione

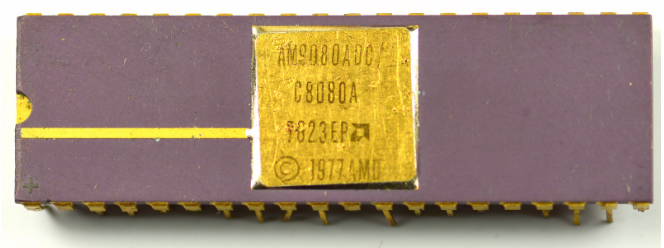

L’AM9080 (spesso indicato anche come AM9080A o AM9080ADC) è una CPU 8 bit prodotta da AMD come implementazione compatibile con Intel 8080/8080A. Nella seconda metà degli anni 70, e in particolare nel 1977, questo componente si colloca nel contesto dei “second source” industriali: soluzioni equivalenti per garantire disponibilità, continuità di fornitura e alternative in ambito militare/industriale.

La tecnologia di fabbricazione è NMOS (n-channel silicon-gate MOS) e la frequenza nominale più tipica per le varianti base è 2 MHZ.

Compatibilità con Intel 8080/8080A e contesto “su licenza”

L’AM9080 nasce come CPU compatibile con l’8080/8080A, con lo stesso impianto generale: bus esterni, segnali di controllo e modello di programmazione. In quegli anni vennero poi formalizzati accordi di “second sourcing” con Intel, condizione rilevante per la penetrazione in mercati che non accettavano un componente a fornitore unico.

Dal punto di vista pratico, la compatibilità significa che una scheda progettata per 8080A può essere adattata con modifiche minime, soprattutto quando la parte di clock/timing e alimentazioni è già “in stile 8080”.

Bus e indirizzamento: 8 bit dati, 16 bit indirizzi (64 KB)

L’AM9080A usa un bus dati a 8 bit e un bus indirizzi a 16 bit, quindi può indirizzare fino a 64 KB. È una CPU pensata per sistemi con memoria e periferiche esterne: ROM per firmware, RAM per dati/stack, e I/O su bus parallelo tramite logica di decodifica degli indirizzi.

Nel design tipico anni 70, la mappa memoria e la logica di chip select (RAM/ROM/I-O) sono parte integrante del progetto, e determinano l’architettura complessiva della scheda.

Tecnologia NMOS e alimentazioni “stile 8080”

Essendo un derivato 8080A in tecnologia NMOS, l’integrazione segue la filosofia dell’epoca, inclusa l’alimentazione multi-rail tipica della famiglia 8080: +5 V, +12 V e −5 V per i domini interni e le condizioni di polarizzazione.

In pratica, questo distingue questi sistemi dai microprocessori successivi più “integrati” (ad esempio 8085 e 6502), che tendono a semplificare l’alimentazione e l’hardware di contorno.

Segnali di sistema e handshake: READY/WAIT e controllo bus

L’AM9080A espone segnali di controllo che facilitano l’interfacciamento con memorie e I/O di velocità differenti:

Il segnale READY permette di gestire dispositivi lenti inserendo attese, mentre WAIT rappresenta la condizione di attesa durante i cicli bus quando la periferica non è pronta. Segnali come DBIN (data bus in), WR (write) e linee di sincronismo aiutano a definire in modo chiaro la natura del ciclo (lettura/scrittura) e il timing di trasferimento.

Questo è particolarmente utile in sistemi con periferiche eterogenee, dove una parte del bus può essere più lenta della RAM principale o della ROM di boot.

Schizzo dei collegamenti più importanti

                 A0..A15 (indirizzi) + D0..D7 (dati) + controllo bus
        ┌──────────────────────────────────────────────────────────┐
        │                  decodifica indirizzi / glue logic        │
        │   chip select ROM/RAM/I-O + gestione READY/WAIT           │
        └───────────────────────────┬──────────────────────────────┘
                                    │
                                    ▼
                         ┌────────────────────────┐
                         │       AMD AM9080A       │
                         │     CPU 8 bit NMOS      │
                         │  A0..A15   D0..D7        │
                         │  DBIN, WR, READY, WAIT   │
                         │  RESET, INT, HOLD/HLDA   │
                         └───────────┬─────────────┘
                                     │
                                     ├────────► ROM (firmware)
                                     ├────────► RAM (dati/stack)
                                     └────────► I/O (interfacce su bus parallelo)

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali
