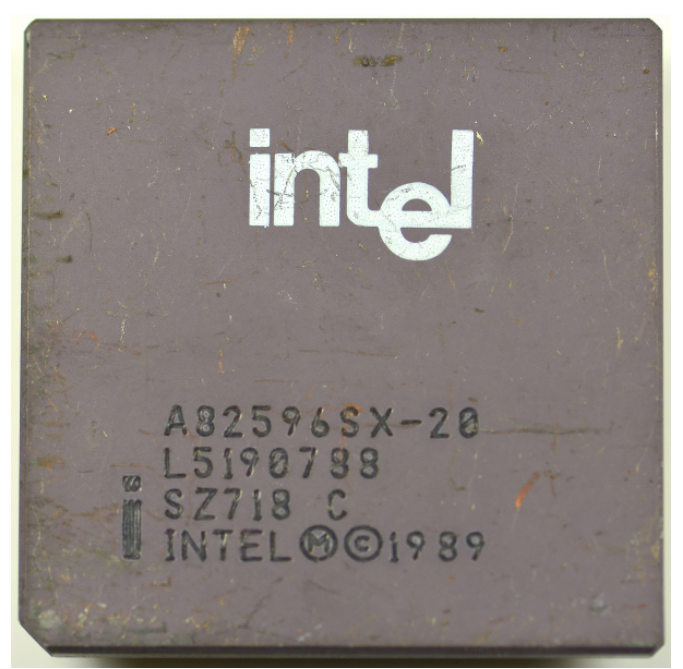

Intel A82596SX-20
Il Intel A82596SX-20 è un controller di rete Ethernet CSMA/CD progettato per svolgere in modo autonomo le funzioni MAC (medium access control), riducendo il carico della CPU principale. Pur essendo spesso associato ai primi sistemi “era Pentium” (e talvolta indicato informalmente come “Pentium 1” nel contesto storico delle piattaforme), tecnicamente non è una CPU: è un componente di rete ad alte prestazioni che si integra nel sottosistema I/O e gestisce framing, buffer, DMA/bus mastering e diagnostica.
La variante SX-20 è pensata per un’interfaccia ottimizzata verso bus e piattaforme a 16 bit (con supporto anche 16/32 bit lato bus master), operando con clock 20 MHZ e con una banda bus dichiarata fino a 66 MB/s.
Funzioni MAC CSMA/CD e conformità IEEE 802.3
Performs complete CSMA/CD MAC functions independently of CPU
Il chip esegue le funzioni MAC in autonomia, gestendo accesso al mezzo, trasmissione/ricezione e controllo del flusso a livello frame, con un effetto pratico chiaro: meno interrupt e meno lavoro “per pacchetto” lato CPU.
IEEE 802.3 frame delimiting
Integra la delimitazione dei frame secondo IEEE 802.3, migliorando interoperabilità e robustezza nel trattamento dei pacchetti.
Supporto LAN industriale (10BASE) e reti proprietarie
Supports industry standard LANs
Supporta diversi standard 10BASE, tra cui: 10BASE-T, 10BASE5, 10BASE2, 1BASE5 (StarLAN) e la proposta 10BASE-F. In pratica, questo copre topologie e cablaggi molto diversi (rame twistato, coax e fibra in scenari dell’epoca).
Proprietary CSMA/CD networks up to 20 Mb/s
Supporta reti CSMA/CD proprietarie fino a 20 Mb/s, utile in contesti industriali o installazioni speciali dove non si usa solo Ethernet classica.
Gestione memoria on-chip e struttura buffer
On-chip memory management
Il controller include logiche per la gestione di buffer e code, con elementi chiave:
Automatic buffer chaining, per concatenare buffer senza intervento continuo della CPU.
Buffer reclamation dopo la ricezione di frame errati, con opzione di salvare i frame “bad” quando richiesto (utile per diagnostica).
Supporto a formati di indirizzamento memoria 32 bit sia segmentati sia lineari (flat), facilitando l’integrazione con diversi modelli di memoria del software di rete.
82586 software compatible
La compatibilità software con 82586 riduce il costo di porting: driver e strutture dati possono essere riutilizzati o adattati con meno modifiche.
Interfaccia CPU ottimizzata e supporto endianness
Optimized CPU interface
Sono previste ottimizzazioni di interfaccia verso piattaforme i386:
Interfaccia 82596DX ottimizzata per i386 a 32 bit.
Interfaccia 82596SX ottimizzata per i386 a 16 bit.
Big endian e little endian
Supporta sia big endian sia little endian, caratteristica pratica quando si integra con sistemi o bus dove l’ordinamento dei byte può variare o quando si condividono strutture dati tra componenti eterogenei.
Bus mastering 16/32 bit e prestazioni di trasferimento
High-performance 16/32 bit bus master interface
Il controller può operare come bus master, trasferendo dati direttamente tra rete e memoria senza copia intermedia gestita dalla CPU. Dati caratteristici forniti:
Banda bus fino a 66 MB/s.
Clock 20 MHZ, con due clock per trasferimento.
Bus throttle timers, per regolare aggressività del bus mastering e ridurre impatti su altri dispositivi.
Trasferimenti a 100% della banda seriale (obiettivo: non perdere throughput lato rete per limiti lato bus).
FIFO: 128 byte RX e 64 byte TX, utili per assorbire burst e ridurre jitter su sistemi con latenza memoria variabile.
Gestione di rete e diagnostica
Network management and diagnostics
Include funzioni di gestione e test che aumentano la “serviceability”:
Monitor mode, per osservazione del traffico.
Contatori statistici a 32 bit, per misure e troubleshooting.
Self-test diagnostics, per verifiche di integrità e diagnosi rapide.
Configurable initialization root per strutture dati, semplificando l’avvio e la configurazione del driver.
Tecnologia e requisiti elettrici
High-speed, 5-V, CHMOS IV technology
È realizzato in tecnologia CHMOS IV a 5 V, coerente con piattaforme PC e industriali dell’epoca, con enfasi su alta velocità e integrazione robusta.
Schizzo dei collegamenti più importanti
rete Ethernet (10BASE-T/5/2, ecc.) │ ▼ ┌─────────────────────────┐ │ Intel A82596SX-20 │ │ MAC CSMA/CD + FIFO │ │ bus master 16/32 bit │ └───────────┬─────────────┘ │ bus di sistema / DMA ▼ ┌───────────────────────────────┐ │ chipset + RAM │ │ strutture buffer / descriptor │ └───────────┬───────────────────┘ │ ▼ CPU di sistema (i386/compat.)
Tabella 1 – Dati di identificazione e specifiche
| Caratteristica | Valore indicativo |
|---|---|
| Dispositivo | Intel A82596SX-20 |
| Ruolo | Controller Ethernet CSMA/CD con funzioni MAC autonome |
| Standard supportati | IEEE 802.3, 10BASE-T, 10BASE5, 10BASE2, 1BASE5, 10BASE-F (proposta) |
| Reti proprietarie | CSMA/CD fino a 20 Mb/s |
| Compatibilità software | 82586 |
| Indirizzamento memoria | 32 bit segmentato o lineare (flat) |
| Endianness | Big endian e little endian |
| Interfaccia bus | Bus master 16/32 bit |
| Banda bus dichiarata | Fino a 66 MB/s |
| Clock | 20 MHZ (due clock per trasferimento) |
| FIFO | 128 byte RX, 64 byte TX |
| Tecnologia / tensione | CHMOS IV, 5 V |
Tabella 2 – Aspetti operativi e progettuali
| Aspetto | Significato pratico |
|---|---|
| MAC autonomo | Riduce carico CPU e migliora scalabilità su sistemi con CPU limitata |
| Buffer chaining | Meno overhead di gestione pacchetti, migliore continuità di ricezione |
| Reclaim frame errati | Robustezza; opzionale conservazione frame “bad” per analisi |
| Bus mastering | Trasferimenti diretti rete↔RAM con minori copie e migliore throughput |
| Throttle timers | Controllo dell’impatto sul bus condiviso, utile in sistemi con più periferiche |
| FIFO RX/TX | Assorbimento burst e riduzione perdita pacchetti su latenza memoria variabile |
| Contatori 32 bit e self-test | Diagnostica e manutenzione più rapide in ambito enterprise/industriale |
| CHMOS IV a 5 V | Integrazione agevole su piattaforme legacy, profilo elettrico coerente con l’epoca |
