Recensione

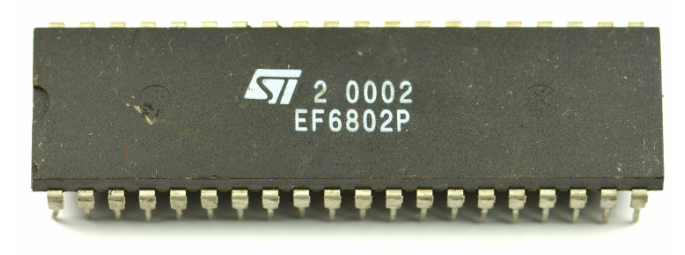

ST EF6802

La ST EF6802 è una CPU della classe 6802 (8 bit) che si colloca come evoluzione/sostituto del 6800, mantenendo compatibilità software con la linea EF6800 e introducendo funzioni di integrazione utili per sistemi embedded più compatti. L’elemento distintivo è la presenza del circuito di clock on-chip e di una RAM interna 128 × 8 bit, con una porzione di 32 byte retainable, che riducono la necessità di componenti esterni e migliorano la gestione dello stato in determinate condizioni operative.

In pratica, EF6802 punta a semplificare la progettazione di schede (meno componenti, meno cablaggi critici) mantenendo un modello di programmazione vicino a quello del 6800.

Dal 6800 al 6802: cosa cambia davvero

Sostituto del 6800
Il 6802 nasce per offrire una piattaforma più integrata rispetto al 6800: invece di affidarsi sempre a clock esterno e RAM esterna minima, porta dentro al chip risorse base che rendono più semplice costruire sistemi “minimali” ma completi.

Compatibilità EF6800
La compatibilità software con EF6800 consente di riutilizzare firmware, routine assembly e logiche di controllo già sviluppate per la famiglia, riducendo tempi di porting e rischi di integrazione.

Clock on-chip: integrazione e robustezza di piattaforma

On-chip clock circuit
Il circuito di clock integrato permette di:

• ridurre componenti esterni dedicati al clock

• semplificare il layout su scheda (meno linee sensibili)

• aumentare la ripetibilità del comportamento temporale in produzione

Operativamente, questo è un vantaggio in elettronica industriale e strumentazione, dove stabilità e robustezza del clock contano quanto la prestazione pura.

RAM interna: 128 × 8 bit e 32 byte retainable

128 × 8 bit on-chip RAM
La RAM interna da 128 byte è utile per:

• variabili critiche “vicine” al core

• stack e contatori in sistemi compatti

• piccoli buffer senza penalità di latenza

32 bytes of RAM are retainable
La porzione retainable da 32 byte consente di preservare un insieme minimo di informazioni (stato, flag, contatori, parametri) in condizioni operative specifiche determinate dal design di alimentazione/backup della piattaforma. In pratica è un “nucleo di stato” utile per ripartenze controllate o per mantenere contesto in sistemi duty-cycled.

Espandibilità: fino a 64K e indirizzamento a 16 bit

Expandable to 64K words
La CPU è espandibile fino a 64K di spazio indirizzabile, coerente con:

16 bit memory addressing
L’indirizzamento a 16 bit abilita una mappa memoria fino a 64 KB. Operativamente:

• ROM (firmware), RAM (dati) e periferiche possono essere memory-mapped

• la decodifica indirizzi è l’elemento centrale per un sistema stabile (finestre ROM/RAM/I/O)

I/O TTL-compatibile: interfacciamento semplificato

Standard TTL-compatible inputs and outputs
La compatibilità TTL facilita l’integrazione con:

• latch, decoder, driver e logiche standard

• bus paralleli e periferiche “classiche” dell’epoca

In pratica, riduce la necessità di conversioni di livello e semplifica la BOM.

Word size 8 bit e interrupt

8 bit word size
La CPU lavora nativamente su byte, con istruzioni orientate a controllo, logica e aritmetica su 8 bit.

Interrupt capability
Il supporto interrupt consente di gestire eventi asincroni (timer, I/O, fault, comunicazioni) senza polling continuo, migliorando reattività e determinismo del firmware.

Versioni: 1 MHZ e 1,5 MHZ

Versions: 1 MHZ, 1.5 MHZ
Sono indicate versioni a 1 MHZ e 1,5 MHZ. In pratica, lo speed grade si seleziona in base a:

• prestazioni richieste

• compatibilità di timing con memorie/periferiche

• vincoli di consumo e dissipazione

Schizzo dei collegamenti più importanti

                 bus indirizzi 16 bit + bus dati 8 bit + controllo
        ┌──────────────────────────────────────────────────────────┐
        │                 logica di sistema / decoding              │
        │   ROM (firmware), RAM esterna (opz.), I/O, interrupt       │
        └───────────────────────────────┬──────────────────────────┘
                                        │
                                        ▼
                           ┌─────────────────────────────┐
                           │          ST EF6802           │
                           │   CPU 6802 (sostituto 6800)  │
                           │   clock on-chip              │
                           │   RAM on-chip 128×8          │
                           │   32 byte retainable         │
                           └─────────────┬───────────────┘
                                         │
                                         ├────────► memoria esterna (fino a 64K, se usata)
                                         └────────► I/O TTL-compatibile e interrupt

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali
