Relazione tecnica su Intel SK121 (Pentium mobile 100 MHz, TT80502100, package TCP)

Il codice SK121 identifica un Intel Mobile Pentium destinato a computer portatili, appartenente alla generazione “classica” Pentium P5 (prima dell’introduzione di MMX), caratterizzata da architettura superscalare e piena compatibilità con il software x86 dell’epoca. La variante mobile è riconoscibile soprattutto per l’adozione della Voltage Reduction Technology (VRT) e delle funzionalità di risparmio energetico SL enhanced, pensate per ridurre consumi e requisiti termici nei notebook.

Nota sui codici: il part number corretto risulta TT80502100 (spesso viene riportato con uno “0” finale in più per refuso).

Inquadramento della piattaforma

Questo Pentium mobile 100 MHz lavora con FSB 66 MHz, uno schema tipico della metà anni ’90 in cui le prestazioni reali dipendono molto da:

• efficienza del chipset e del controller memoria

• latenza e banda della RAM

• politiche di power management in ambiente mobile (clock control e gestione energetica)

In tale contesto, il vantaggio della versione mobile non è tanto “più veloce”, quanto più adatta al vincolo energetico/termico dei portatili.

Significato pratico di frequenza, bus e CPUID

Frequenza 100 MHz
Definisce il throughput del core nelle operazioni integer/floating point tipiche dell’epoca (GUI, produttività, applicazioni legacy). In un notebook, la frequenza utile può essere influenzata dalla gestione del clock e dal profilo energetico.

Bus 66 MHz
Il front side bus a 66 MHz collega CPU e chipset: la memoria di sistema e buona parte dell’I/O “passano” da lì. In applicazioni sensibili alla memoria, il limite non è solo la CPU ma il sottosistema RAM/chipset.

CPUID 0570h
Il valore 0570h è una firma che identifica la famiglia/model/stepping della CPU (signature Pentium family 5). A livello operativo è utile soprattutto per compatibilità con BIOS, kernel e diagnostica, più che per prestazioni.

Alimentazioni separate: core 2,9 V e I/O 3,3 V

Il dato più “mobile-oriented” è la doppia alimentazione:

• Core: 2,9 V → riduce in modo sensibile la potenza dissipata nel core (dove si concentra gran parte del consumo).

• I/O: 3,3 V → mantiene compatibilità elettrica con l’ecosistema esterno (chipset e logiche 3,3 V dell’epoca).

Questa separazione è il cuore della VRT: minor dissipazione e maggiore fattibilità di design compatti.

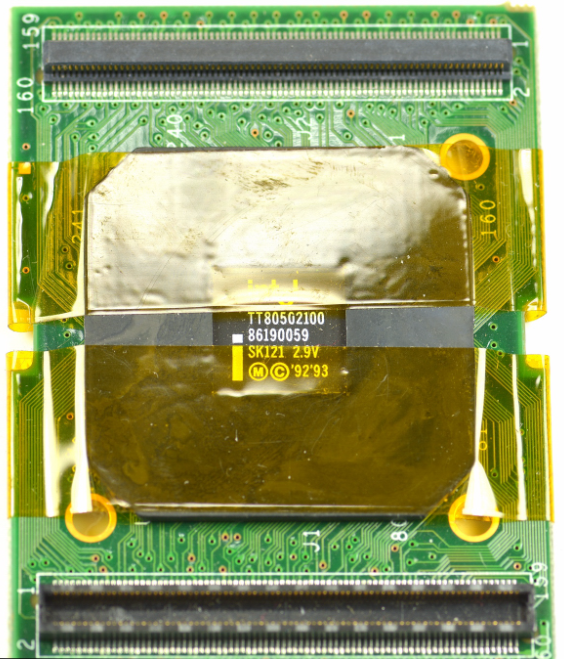

Package TCP: cosa implica e perché è “da portatile”

Il package indicato è TCP (Tape Carrier Package), una soluzione “piatta” mirata a ingombri ridotti e integrazione in sistemi sottili. Dal punto di vista progettuale, il TCP è tipicamente associato a:

• migliore adattabilità a small form factor

• gestione termica ottimizzata rispetto a package più tradizionali, a parità di condizioni di progetto

• integrazione coerente con notebook e soluzioni embedded/mobile della stessa era

In pratica: non è un dettaglio estetico, ma un indicatore forte che il componente è nato per design compatti (a differenza di molte varianti desktop in PGA/SPGA).

Schema funzionale semplificato

FSB 66 MHz (link CPU ↔ chipset)
┌──────────────────────────────┐
│ Chipset / northbridge         │
│ RAM + controller I/O          │
└───────────────┬──────────────┘
                │
                ▼
       ┌──────────────────────┐
       │ Intel Mobile Pentium  │
       │ SK121 – 100 MHz       │
       │ CPUID 0570h           │
       │ Core 2,9 V / I/O 3,3 V│
       │ Package TCP           │
       └──────────────────────┘

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali
