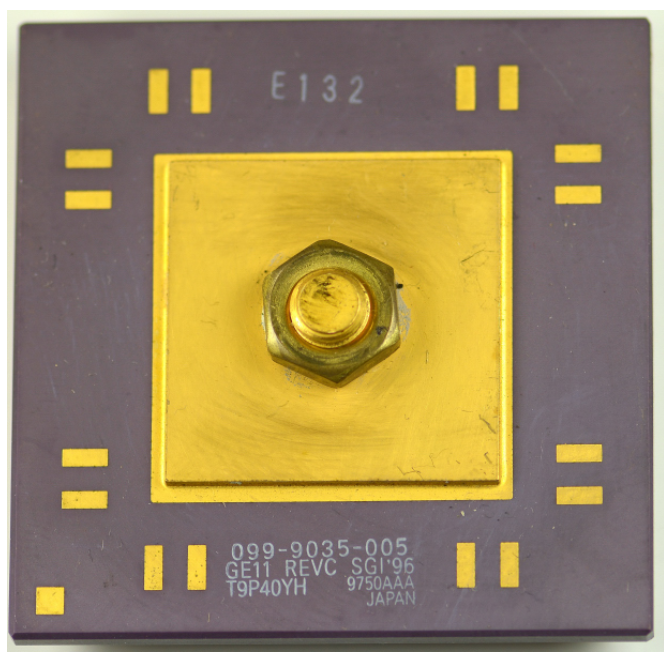

Toshiba T9P40YH GE11 REVC – geometry/image engine per grafica SGI IMPACT su Indigo2 e Octane

Definizione

Il Toshiba T9P40YH GE11 REVC è un componente ASIC impiegato come GE11 (geometry/image engine) all’interno delle sottoschede grafiche IMPACT di Silicon Graphics, utilizzate su workstation come SGI Indigo2 e SGI Octane. Nella pratica, il GE11 è uno dei blocchi centrali della pipeline: gestisce elaborazioni di geometria 3D e (in parte) operazioni di imaging, lavorando in coppia con altri ASIC dedicati (raster, pixel pipe, texture) per ottenere accelerazione hardware completa.

Nel contesto riportato, il componente è associato a workstation Silicon Graphics basate su CPU della famiglia MIPS R4000 (e derivate/affini), e viene collocato temporalmente tra 1996 e 1998 come parte di configurazioni grafiche “IMPACT”.

Ruolo del GE11 nella pipeline IMPACT: perché è un “motore” e non una CPU in senso generale

Anche se in gergo collezionistico viene chiamato spesso “processore”, il GE11 non è una CPU general-purpose: è un acceleratore specializzato. In una pipeline IMPACT tipica:

• Il command processor (es. HQ3/HQ4, a seconda della piattaforma) smista comandi e primitive.

• Uno o più GE11 eseguono trasformazioni e operazioni legate a geometria/imaging.

• I blocchi raster engine (RE4), pixel pipe (PP1) e (quando presente) texture engine (TE/TRAM) completano la generazione del frame.

In termini pratici, la presenza di un GE11 (o di due GE11 nelle configurazioni più alte) determina buona parte della capacità del sottosistema nel gestire scene complesse e flussi OpenGL con carico geometrico significativo.

Piattaforme: Indigo2 e Octane con grafica IMPACT (MGRAS)

Le soluzioni IMPACT sono note per essere state proposte su SGI Indigo2 e, in forma “ripacchettizzata” e integrata nel nuovo bus di sistema, anche su SGI Octane (dove la documentazione tecnica descrive chiaramente una grafica basata sul chipset IMPACT di Indigo2).

A livello di configurazioni, in Octane la documentazione riporta conteggi espliciti dei blocchi (GE11/RE4/PP1/TE/TRAM) per varianti come SI/SSI/MXI, evidenziando come il GE11 sia un mattone ripetuto per scalare prestazioni.

Uscita video e risoluzione 1280 × 1024

Nel contesto d’uso indicato, il sottosistema IMPACT viene associato a una risoluzione tipica 1280 × 1024, molto comune sulle workstation SGI dell’epoca (framebuffer 24-bit e monitor professionali con frequenze di refresh dedicate).

Schizzo dei collegamenti più importanti

                 bus/collegamento di sistema (workstation SGI)
        ┌──────────────────────────────────────────────────────┐
        │     interfaccia piattaforma + command processor       │
        │     (smistamento comandi/primitive verso pipeline)    │
        └───────────────────────────┬──────────────────────────┘
                                    │
                                    ▼
                         ┌────────────────────────┐
                         │  Toshiba T9P40YH GE11   │
                         │  GE11 geometry/image    │
                         │  engine (pipeline 3D)   │
                         └───────────┬────────────┘
                                     │
                                     ├────────► RE4 raster engine (pixel fill)
                                     ├────────► PP1 pixel pipe (blend/depth/dither)
                                     └────────► TE/TRAM (texture, se presente)
                                                │
                                                └────────► uscita video (es. 1280×1024)

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali
