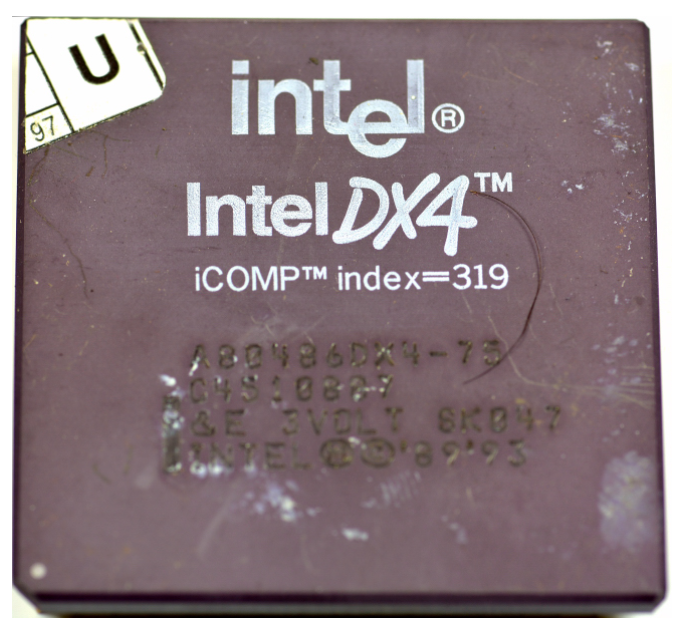

Intel 486 DX4 75

L’Intel 486 DX è un microprocessore della famiglia x86 introdotto da Intel dopo il 386, in più versioni di frequenza e stepping. La sigla DX identifica la variante con FPU integrata (floating point unit), cioè l’unità in virgola mobile è all’interno della CPU e non richiede un coprocessore esterno.

Nel contesto indicato, il 486 è una piattaforma pensata per mantenere un’elevata continuità software con l’ecosistema PC e workstation dell’epoca, ma con una microarchitettura più efficiente rispetto al 386 (pipeline e tecniche interne “RISC-like”), pur restando compatibile con l’ISA x86.

Compatibilità software e ambienti di esecuzione

La famiglia 486 è associata a compatibilità software con ambienti e sistemi operativi molto diffusi, tra cui:

MS-DOS, OS/2, Windows, UNIX, V36, iRMX, kernel iRMK e l’ecosistema Intel.

In pratica, questo significa che la CPU è progettata per eseguire software x86 esistente, con l’obiettivo di migliorare prestazioni e integrazione hardware senza rompere la base installata.

Codice a 8 bit e operazioni su dati “byte-oriented”

La voce “codice a 8 bit” va letta, in modo operativo, come supporto naturale a operazioni su byte (8 bit) in memoria e su istruzioni/dati che lavorano su quantità byte/word/dword tipiche dell’architettura x86.

In pratica, la CPU gestisce flussi di codice e dati con granularità byte, mantenendo coerenza con il modello di memoria e con la compatibilità software.

FPU integrata (DX): impatto pratico

La presenza della FPU integrata nella versione DX consente di eseguire calcoli in virgola mobile direttamente in hardware:

Riduce la necessità di emulazione software per floating point.
Migliora prestazioni in applicazioni tecniche, CAD, grafica, e calcolo scientifico rispetto a varianti senza FPU o a piattaforme che richiedono coprocessori esterni.

IEEE 1149.1 (JTAG) e vincoli di versione

Nel contesto riportato, la compatibilità con IEEE 1149.1 (interfaccia di test boundary-scan) è indicata come presente solo nella variante a 50 MHZ.

Operativamente, questo dettaglio incide su test di produzione, diagnostica e validazione hardware, soprattutto su schede complesse dove il boundary-scan riduce tempi e costi di collaudo.

Aggiornabilità: Intel OverDrive

Il 486 è descritto come aggiornabile tramite Intel OverDrive, cioè con un processore/modulo di upgrade pensato per aumentare prestazioni senza sostituire l’intera piattaforma.

In pratica, l’OverDrive è una strategia “drop-in” per estendere la vita utile di motherboard e sistemi preesistenti, entro i limiti di socket, VRM, BIOS e supporto chipset.

Microarchitettura “RISC-like” e compatibilità x86

La nota “disegnato per RISC” è interpretabile in senso microarchitetturale: il 486 adotta tecniche interne più efficienti (pipeline, parallelismo e ottimizzazioni) che richiamano concetti RISC, pur mantenendo un’ISA x86 storicamente di tipo CISC.

In pratica, la compatibilità binaria resta l’obiettivo principale, mentre l’implementazione interna mira a incrementare throughput e ridurre cicli medi per istruzione.

Frequenze e banda bus: profilo prestazionale indicativo

Clock indicati: 25 MHz, 33 MHz, 50 MHz 75 MHz.

Banda bus indicata: 80 / 106 / 160 Mbyte/s.

In pratica, la resa dipende dal sottosistema memoria (DRAM, cache esterna, wait-state), dal chipset e dalla qualità del layout: la banda “teorica” e quella “reale” possono differire in modo sensibile.

Tecnologia di processo: CHMOS IV e CHMOS V

La famiglia 486 è indicata in tecnologia CHMOS IV e CHMOS V, cioè nodi/varianti di processo CMOS ad alte prestazioni per l’epoca.

In pratica, lo stepping di processo impatta consumi, dissipazione, affidabilità e margini di clock, oltre alla compatibilità con specifiche di alimentazione e packaging.

Dynamic bus sizing: supporto 8/16/32 bit

Il dynamic bus sizing consente al processore di interfacciarsi in modo efficiente con dispositivi e memorie di ampiezza diversa: 8 bit, 16 bit e 32 bit.

Implicazione pratica: una piattaforma può combinare periferiche legacy (più strette) con memoria e sottosistemi più larghi senza dover “forzare” tutto il sistema alla stessa ampiezza, a patto di progettare correttamente decoding, wait-state e transceiver.

Schizzo dei collegamenti più importanti

                 bus di sistema + controller memoria/I-O
        ┌──────────────────────────────────────────────────────────┐
        │           chipset / controller di sistema                 │
        │   RAM, ROM/BIOS, I/O, DMA/interrupt, timing e wait-state  │
        └───────────────────────────────┬──────────────────────────┘
                                        │
                                        ▼
                           ┌─────────────────────────────┐
                           │         Intel 486 DX         │
                           │   FPU integrata, x86 compat  │
                           │   dynamic bus sizing 8/16/32 │
                           │   clock 25/33/50/75 MHZ         │
                           └─────────────┬───────────────┘
                                         │
                                         ├────────► memoria (prestazioni legate a cache/DRAM)
                                         └────────► I/O (periferiche 8/16/32 bit)
                         (upgrade possibile: Intel OverDrive, se supportato)

Tabella 1 – Dati di identificazione e specifiche

Tabella 2 – Aspetti operativi e progettuali
