Diamond D-190 è un'antenna discone progettata per operare su un'ampia gamma di frequenze, da 100 MHz a 1500 MHz, quindi versatile per l'uso in applicazioni come il monitoraggio, lo scanning e le comunicazioni radioamatoriali. Grazie al suo design discone, offre una copertura omnidirezionale a 360 gradi, ideale per ricevere segnali da tutte le direzioni senza la necessità di orientamento specifico.
Misure
Whip : 42 cm
Cono: 5 cm
Mast: 37 cm
Altezza totale con mast: 84 cm
Radiali: 6 da 9,5 cm, 5 da 25 cm e 1 con bobina di carica da 32,5 cm
Peso: 0,990 kg circa
Cavo: 10 metri RG-58A/U con connettore PL-259
Costo circa €99
Specifiche tecniche:
- Gamma di frequenze:
- Copre frequenze da 100 MHz a 1500 MHz, rendendola utile per una vasta gamma di bande, comprese quelle radioamatoriali, le bande aeree, e i servizi di comunicazione pubblica e commerciale.
- Design:
- Omnidirezionale: fornisce una copertura a 360° sul piano orizzontale, con polarizzazione lineare verticale.
- Costruzione robusta con materiali resistenti agli agenti atmosferici, tra cui acciaio inox e altre leghe, per garantire affidabilità in condizioni ambientali difficili.
- Altezza: 0,84 m, che la rende compatta ma efficiente per un’ampia gamma di applicazioni.
- Prestazioni:
- Guadagno: 2.15 dBi.
- Supporta fino a 200 W di potenza in trasmissione, consigliata per un uso radioamatoriale e altre applicazioni di potenza moderata.
- Applicazioni:
- Ottima per scanner e monitoraggio su una vasta gamma di frequenze.
- Utilizzata in ambienti commerciali e radioamatoriali per la sua capacità di operare su diverse bande di frequenza senza necessità di cambiare l’antenna.
- Installazione e regolazioni
La Diamond D-190 è progettata per essere installata facilmente grazie alla sua struttura discone e alla compatibilità con diversi supportidi montaggio. Ecco alcuni dettagli più approfonditi:Compatibilità del supporto:
- L'antenna può essere montata su pali con un diametro compatibile, generalmente tra 30 e 50 mm, a seconda del kit di installazione scelto. Questo rende possibile l'installazione su pali standard utilizzati per antenne radio o televisive.
Struttura leggera e resistente:
- Grazie all'uso di materiali come l'acciaio inox e l'alluminio anodizzato, la D-190 è resistente agli agenti atmosferici, ma allo stesso tempo abbastanza leggera da non richiedere strutture di supporto troppo pesanti. Il peso complessivo è di circa 0,9 kg, quindi maneggevole per l'installazione anche in posizioni elevate.
Procedure di installazione:
- L'installazione prevede l'utilizzo di un braccetto di montaggio che viene fissato al palo con bulloni e viti, tipicamente fornite con l'antenna. Il processo richiede solo strumenti di base, come una chiave a brugola o un cacciavite.
- Messa a punto: L'antenna non richiede regolazioni specifiche per la frequenza, poiché la sua progettazione wide-band permette di coprire l'intero spettro di frequenze da 100 MHz a 1500 MHz senza necessità di taratura. Non è necessario orientare l'antenna, poiché la copertura è omnidirezionale a 360°, il che garantisce prestazioni uniformi da qualsiasi direzione.
Altezza e posizione:
- L'antenna misura 0,84 metri, quindi può essere montata in spazi relativamente ridotti, come tetti, terrazze o pali di medie dimensioni. E' molto facile da maneggiare nell'installazione.
Resistenza agli agenti atmosferici:
- Progettata per resistere a vento, pioggia e condizioni climatiche avverse, la D-190 è dotata di radiali in acciaio inossidabile di dimensioni ridotte che contribuiscono a mantenerla stabile anche in condizioni di vento molto forte.
Come potete vedere dalla foto è proprio piccola:
Installazione e regolazioni
La Diamond D-190 è progettata per essere installata facilmente grazie alla sua struttura discone e alla compatibilità con diversi supporti di montaggio. Ecco alcuni dettagli più approfonditi:
Compatibilità del supporto:
- L'antenna può essere montata su pali con un diametro compatibile, generalmente tra 30 e 50 mm, a seconda del kit di installazione scelto. Questo rende possibile l'installazione su pali standard utilizzati per antenne radio o televisive.
Struttura leggera e resistente:
- Grazie all'uso di materiali come l'acciaio inox e l'alluminio anodizzato, la D-190 è resistente agli agenti atmosferici, ma allo stesso tempo abbastanza leggera da non richiedere strutture di supporto troppo pesanti. Il peso complessivo è di circa 0,9 kg, rendendola maneggevole per l'installazione anche in posizioni elevate.
Procedure di installazione:

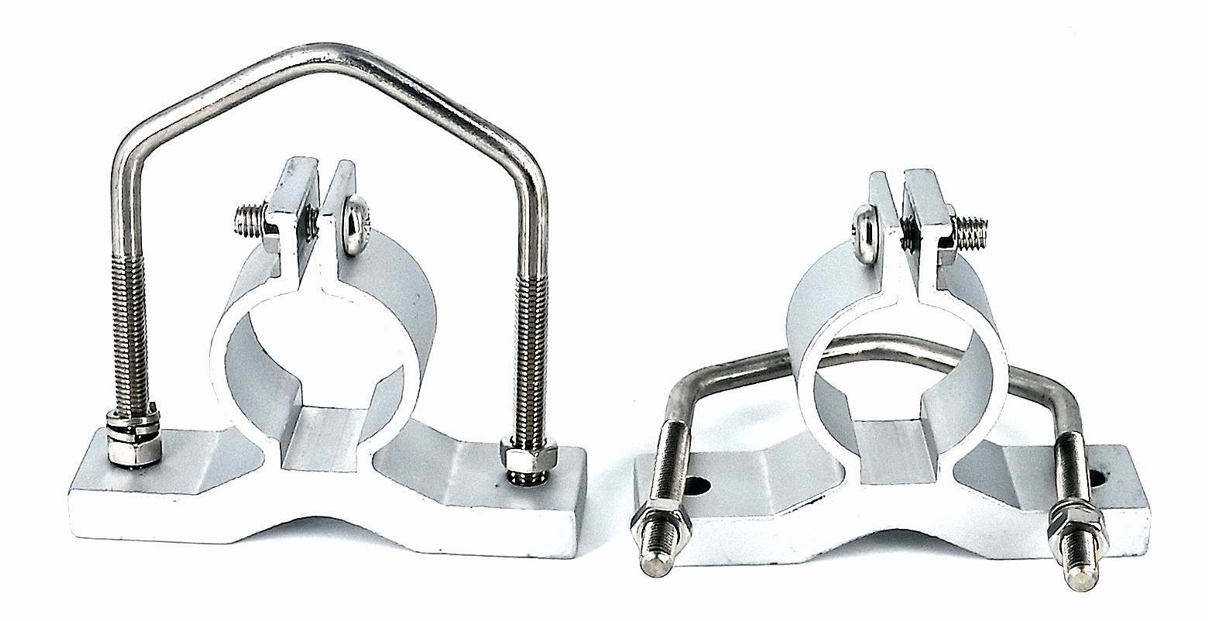

- L'installazione prevede l'utilizzo di due staffe di montaggio in alluminio con bulloni e viti per il montaggio su un palo, fornite con l'antenna. Il processo richiede solo strumenti di base, come una chiave e un cacciavite a croce.
- Taratura: L'antenna non richiede regolazioni specifiche per la frequenza, poiché la sua progettazione wide-band permette di coprire l'intero spettro di frequenze da 100 MHz a 1500 MHz senza necessità di taratura. Non è necessario orientare l'antenna, poiché la copertura è omnidirezionale a 360°, garantendo prestazioni uniformi da qualsiasi direzione.
Altezza e posizione:
- L'antenna misura 0,84 metri, quindi può essere montata in spazi relativamente ridotti, come tetti, terrazze o pali di medie dimensioni. La sua altezza ridotta la rende facile da maneggiare durante l'installazione, pur mantenendo un'efficace ricezione delle frequenze.
Resistenza agli agenti atmosferici:
- Progettata per resistere a vento, pioggia e condizioni climatiche avverse, la D-190 è dotata di radiali in acciaio inossidabile che contribuiscono a mantenerla stabile anche in condizioni di vento forte.
Il connettore è PL-259
Ricezione e trasmissione
Buona antenna, viste le dimensioni, con un rendimento abbastanza costante sulla maggior parte delle frequenze. Poco sensibile da 20 MHz a 300 MHz, ma ottima da 340 MHz ad 1 GHz.
Comunque il tutto si vede bene nelle misure che ho fatto. Sulla base di questo grafico potete valutare se l'antenna vi sarà utile nelle frequenze che utilizzate.
Antenna Diamond D-190
Diamond
